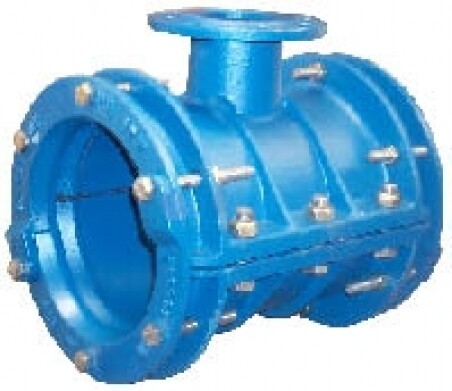

Přesuvná spona, typ B 210
Těleso: | Ocelolitina GGG, Ocel * |
---|---|
Těsnění: | Perbunan podle DIN 3535, list 3 odzkoušeno DVGW |
Šrouby: | Cadmiované ocelové šrouby |
Dodává se jako dvoudílná, s přírubovým výstupem (vývrt odpovídá DIN PN 10), pro potrubí litinové, ocelové nebo z PVC). Dělená přesuvná spona B210 umožňuje navrtat bez problémů plynové a vodní potrubí pod tlakem. Tímto způsobem lze zhotovit dodatečně přírubové výstupy na existujících hlavních vedeních až do stejné jmenovité světlosti. Zeslabení způsobené vývrtem přesuvná spona plně vyrovná. I kdyby potrubí během vrtání nebo později na tomto místě praskla, přesuvná spona B210 zaručuje svým speciálním tlakovým komorovým systémem pevné a naprosto těsné spojení potrubí.
Těsnění se musí před montáží namazat a přesuvná spona B210 se musí před navrtáním přezkoušet tlakovou zkouškou.
Přesuvnou sponu je možno dodat podle poptávky také pro vysoké teploty, jiná média a každý požadovaný vnější průměr potrubí (jako ocelovou konstrukci).
Přesuvná spona typ B 210
Potrubí | Úbytek | pro litinu | pro ocel | B | D | H | Váha | ||
---|---|---|---|---|---|---|---|---|---|
DN | DN | AD mm | Obj. číslo | AD mm | Obj. číslo | mm | mm | mm | kg |
80 | 40 | 98 | 021.000 | 89 | 022.000 | 315 | 193 | 150 | 16 |
50 | 021.001 | 022.001 | 18 | ||||||
65 | 021.002 | 022.002 | 18 | ||||||
80 | 021.003 | 022.003 | 20 | ||||||
100 | 40 | 118 | 021.004 | 108 | 022.004 | 330 | 205 | 170 | 21 |
50 | 021.005 | 022.005 | 21 | ||||||
65 | 021.006 | 022.006 | 21 | ||||||
80 | 021.007 | 022.007 | 21 | ||||||
100 | 021.008 | 022.008 | 23 | ||||||
125 | 40 | 144 | 021.009 | 133 | 022.009 | 380 | 255 | 180 | 23 |
50 | 021.010 | 022.010 | 23 | ||||||
65 | 021.011 | 022.011 | 23 | ||||||
80 | 021.012 | 022.012 | 24 | ||||||
100 | 021.013 | 022.013 | 26 | ||||||
125 | 021.014 | 022.014 | 31 | ||||||
150 | 40 | 170 | 021.015 | 159 | 022.015 | 410 | 280 | 215 | 43 |
50 | 021.016 | 022.016 | 43 | ||||||
65 | 021.017 | 022.017 | 44 | ||||||
80 | 021.018 | 022.018 | 46 | ||||||
100 | 021.019 | 022.019 | 47 | ||||||
125 | 021.020 | 022.020 | 50 | ||||||
150 | 021.021 | 022.021 | 51 | ||||||
175 | 80 | 196 | 021.022 | 191 | 022.022 | 400 | 260 | 205 | 46 |
100 | 021.023 | 022.023 | 46 | ||||||
150 | 021.024 | 022.024 | 51 | ||||||
200 | 50 | 222 | 021.025 | 216 | 022.025 | 475 | 330 | 230 | 58 |
65 | 021.026 | 022.026 | 58 | ||||||
80 | 021.027 | 022.027 | 60 | ||||||
100 | 021.028 | 022.028 | 60 | ||||||
125 | 021.029 | 022.029 | 62 | ||||||
150 | 021.030 | 022.030 | 62 | ||||||
200 | 021.031 | 022.031 | |||||||
225 | 80 | 248 | 021.032 | 241 | 022.032 | 465 | 315 | 250 | 63 |
100 | 021.033 | 022.033 | 63 | ||||||
150 | 021.035 | 022.035 | 65 | ||||||
200 | 021.036 | 022.036 | 69 | ||||||
250 | 80 | 274 | 021.038 | 267 | 022.038 | 530 | 395 | 260 | 71 |
100 | 021.039 | 022.039 | 71 | ||||||
150 | 021.041 | 022.041 | 97 | ||||||
200 | 021.042 | 022.042 | 117 | ||||||
250 | 021.043 | 022.043 | 121 | ||||||
275 | 80 | 300 | 021.044 | 292 | 022.044 | 510 | 350 | 280 | 78 |
100 | 021.045 | 022.045 | 78 | ||||||
150 | 021.046 | 022.046 | 79 | ||||||
200 | 021.047 | 022.047 | 89 | ||||||
250 | 021.048 | 022.048 | 92 | ||||||
300 | 80 | 326 | 021.049 | 318 | 022.049 | 470 | 325 | 300 | 93 |
100 | 021.050 | 022.050 | 123 | ||||||
150 | 021.051 | 022.051 | 125 | ||||||
200 | 021.052 | 022.052 | 127 | ||||||
250 | 021.053 | 022.053 | 129 | ||||||
300 | 021.054 | 022.054 | 131 | ||||||
350 | 80 | 378 | 021.061 | 368 | 022.061 | 560 | 410 | 328 | 86 |
100 | 021.062 | 022.062 | 86 | ||||||
150 | 021.063 | 022.063 | 91 | ||||||
200 | 021.064 | 022.064 | 103 | ||||||
250 | 021.065 | 022.065 | 114 | ||||||
300 | 021.066 | 022.066 | 119 | ||||||
400 | 80 | 429 | 021.067 | 419 | 022.067 | 600 | 425 | 348 | 115 |
100 | 021.068 | 022.068 | 115 | ||||||
150 | 021.069 | 022.069 | 125 | ||||||
200 | 021.070 | 022.070 | 131 | ||||||
250 | 021.071 | 022.071 | 134 | ||||||
300 | 021.072 | 022.072 | 142 | ||||||
500 | 80 | 532 | 021.080 | 521 | 022.080 | 610 | 440 | 410 | 191 |
100 | 021.081 | 022.081 | 192 | ||||||
150 | 021.082 | 022.082 | 202 | ||||||
200 | 021.083 | 022.083 | 209 | ||||||
250 | 021.084 | 022.084 | 210 | ||||||
300 | 021.085 | 022.085 | 214 | ||||||
400 | 021.086 | 022.086 | 232 | ||||||
600 | 80 | 634 | 021.087 | 622 | 022.087 | 670 | 490 | 490 | 241 |
100 | 021.088 | 022.088 | 243 | ||||||
150 | 021.089 | 022.089 | 248 | ||||||
200 | 021.090 | 022.090 | 250 | ||||||
250 | 021.091 | 022.091 | 251 | ||||||
300 | 021.092 | 022.092 | 256 | ||||||
400 | 021.093 | 022.093 | 265 |
Potrubí | Úbytek | pro ocel ISO | pro PVC | B | D | H | Váha | ||
---|---|---|---|---|---|---|---|---|---|
DN | DN | AD mm | Obj. číslo | AD mm | Obj. číslo | mm | mm | mm | kg |
80 | 40 | 88,9 | 027.000 | 90 | 023.000 | 315 | 193 | 150 | 16 |
50 | 027.001 | 023.001 | 18 | ||||||
65 | 027.002 | 023.002 | 18 | ||||||
80 | 027.003 | 023.003 | 20 | ||||||
100 | 40 | 114 | 027.004 | 110 | 023.004 | 330 | 205 | 170 | 21 |
50 | 027.005 | 023.005 | 21 | ||||||
65 | 027.006 | 023.006 | 21 | ||||||
80 | 027.007 | 023.007 | 21 | ||||||
100 | 027.008 | 023.008 | 23 | ||||||
125 | 40 | 139,7 | 027.009 | 140 | 023.009 | 380 | 255 | 180 | 23 |
50 | 027.010 | 023.010 | 23 | ||||||
65 | 027.011 | 023.011 | 23 | ||||||
80 | 027.012 | 023.012 | 24 | ||||||
100 | 027.013 | 023.013 | 26 | ||||||
125 | 027.014 | 023.014 | 31 | ||||||
150 | 40 | 168 | 027.015 | 160 | 023.015 | 410 | 280 | 215 | 43 |
50 | 027.016 | 023.016 | 43 | ||||||
65 | 027.017 | 023.017 | 44 | ||||||
80 | 027.018 | 023.018 | 46 | ||||||
100 | 027.019 | 023.019 | 47 | ||||||
125 | 027.020 | 023.020 | 50 | ||||||
150 | 027.021 | 023.021 | 51 | ||||||
175 | 80 | - | - | 200 | 023.022 | 400 | 260 | 205 | 46 |
100 | - | 023.023 | 46 | ||||||
150 | - | 023.024 | 51 | ||||||
200 | 50 | 219 | 027.025 | 225 | 023.025 | 475 | 330 | 230 | 58 |
65 | 027.026 | 023.026 | 58 | ||||||
80 | 027.027 | 023.027 | 60 | ||||||
100 | 027.028 | 023.028 | 60 | ||||||
125 | 027.029 | 023.029 | 62 | ||||||
150 | 027.030 | 023.030 | 62 | ||||||
200 | 027.031 | 023.031 | |||||||
225 | 80 | - | - | 250 | 023.032 | 465 | 315 | 250 | 63 |
100 | - | 023.033 | 63 | ||||||
150 | - | 023.035 | 65 | ||||||
200 | - | 023.036 | 69 | ||||||
250 | 80 | 273 | 027.038 | 280 | 023.038 | 530 | 395 | 260 | 71 |
100 | 027.039 | 023.039 | 71 | ||||||
150 | 027.041 | 023.041 | 97 | ||||||
200 | 027.042 | 023.042 | 117 | ||||||
250 | 027.043 | 023.043 | 121 | ||||||
300 | 80 | 323,9 | 027.049 | 315 | 023.049 | 470 | 325 | 300 | 93 |
100 | 027.050 | 023.050 | 123 | ||||||
150 | 027.051 | 023.051 | 125 | ||||||
200 | 027.052 | 023.052 | 127 | ||||||
250 | 027.053 | 023.053 | 129 | ||||||
300 | 027.054 | 023.054 | 131 | ||||||
350 | 80 | 355,6 | 027.061 | 365 | 023.061 | ||||
100 | 027.062 | 023.062 | |||||||
150 | 027.063 | 023.063 | |||||||
200 | 027.064 | 023.064 | |||||||
250 | 027.065 | 023.065 | |||||||
300 | 027.066 | 023.066 | |||||||
400 | 80 | 406,4 | 027.067 * | 400 | 023.067 * | 600 | 425 | 348 | 115 |
100 | 027.068 * | 023.068 * | 115 | ||||||
150 | 027.069 * | 023.069 * | 125 | ||||||
200 | 027.070 * | 023.070 * | 131 | ||||||
250 | 027.071 * | 023.071 * | 134 | ||||||
300 | 027.072 * | 023.072 * | 142 | ||||||
500 | 80 | 508 | 027.080 * | - | - | 610 | 440 | 410 | 191 |
100 | 027.081 * | - | 192 | ||||||
150 | 027.082 * | - | 202 | ||||||
200 | 027.083 * | - | 209 | ||||||
250 | 027.084 * | - | 210 | ||||||
300 | 027.085 * | - | 214 | ||||||
400 | 027.086 * | - | 232 | ||||||
600 | 80 | 610 | 027.087 * | - | - | 670 | 490 | 490 | 241 |
100 | 027.088 * | - | 243 | ||||||
150 | 027.089 * | - | 248 | ||||||
200 | 027.090 * | - | 250 | ||||||
250 | 027.091 * | - | 251 | ||||||
300 | 027.092 * | - | 256 | ||||||
400 | 027.093 * | - | 265 |
