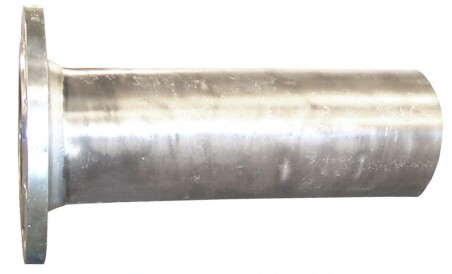

Tvarovka, typ F 410
Těleso: | Bezešvá ocel dle DIN 2448 |
---|---|
Příruba: | Příruba k navaření DIN 2632 PN 10 |
Tvarovka F 410 je ocelová spojka určená k navaření na ocelové potrubí. K usnadnění svařovacích prací se nabízí se skosenou hranou pro svar.
Po navaření F-kusu se musí přezkoušet těsnost potrubí pod tlakem.
Na dotaz lze dodat tuto spojku i pro atipické průměry.
Dodávané rozměry
Potrubí | da | Obj. čís | da | s | Váha |
---|---|---|---|---|---|
DN | mm | mm | mm | kg | |
provedení bez skosené hrany | |||||
80 | 88,9 | 232.100 | 88,9 | 3,6 | 7 |
100 | 108 | 232.101 | 108 | 3,6 | 9 |
114,3 | 232.102 | 114,3 | 4,0 | 9 | |
125 | 133 | 232.103 | 133 | 4,0 | 12 |
139,7 | 232.104 | 139,7 | 4,0 | 12,5 | |
150 | 159 | 232.105 | 159 | 4,5 | 15,5 |
168,3 | 232.106 | 168,3 | 4,5 | 16 | |
200 | 219,1 | 232.107 | 219,1 | 6,3 | 25 |
250 | 267 | 232.108 | 267 | 6,3 | 32 |
273 | 232.109 | 273 | 6,3 | 33 | |
300 | 323,9 | 232.110 | 323,9 | 7,1 | 41,5 |
400 | 406,4 | 232.111 | 406,4 | 8,8 | 63 |
419 | 232.112 | 419 | 10,0 | 69,5 | |
500 | 508 | 232.113 | 508 | 11,0 | 92 |
provedení se skosenou hranou | |||||
80 | 88,9 | 232.600 | 88,9 | 3,6 | 7 |
100 | 108 | 232.601 | 108 | 3,6 | 9 |
114,3 | 232.602 | 114,3 | 4,0 | 9 | |
125 | 133 | 232.603 | 133 | 4,0 | 12 |
139,7 | 232.604 | 139,7 | 4,0 | 12,5 | |
150 | 159 | 232.605 | 159 | 4,5 | 15,5 |
168,3 | 232.606 | 168,3 | 4,5 | 16 | |
200 | 219,1 | 232.607 | 219,1 | 6,3 | 25 |
250 | 267 | 232.608 | 267 | 6,3 | 32 |
273 | 232.609 | 273 | 6,3 | 33 | |
300 | 323,9 | 232.610 | 323,9 | 7,1 | 41,5 |
400 | 406,4 | 232.611 | 406,4 | 8,8 | 63 |
419 | 232.612 | 419 | 10,0 | 69,5 | |
500 | 508 | 232.613 | 508 | 11,0 | 92 |
-
