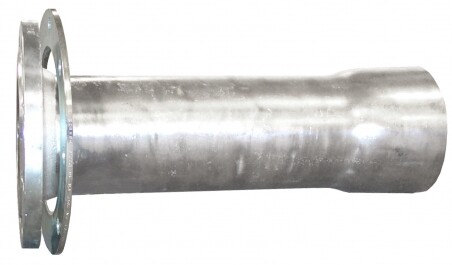

Tvarovka, typ F 220

gross_F 220f220 (1)f220
Těleso:Bezešvá ocel dle DIN 2448
Příruba:Volná příruba DIN 2673 PN 10

Spojka typ F 220 s volnou přírubou je tvarovka určená k navaření na ocelová potrubí. Navařovací hrdlo je tak dimenzováno, že je lze bezproblémově zatemovat a zavařit. K usnadnění svařovacích prací se nabízí tento kus se skosenou hranou.

Po navaření F-kusu se musí přezkoušet těsnost potrubí pod tlakem.

Na dotaz lze dodat tuto spojku i pro atipické průměry.

Dodávané rozměry

Potrubí da Obj. čís M da s L Váha
DN mm   mm mm mm mm kg
provedení bez skosené hrany
80 88,9 232.040 103 88,9 3,6 400 7
100 108/114,3 232.041 124 108 3,6 400 8,5
125 133/139,7 232.042 146 133 3,6 400 11,5
150 159 232.043 172 159 4,0 400 14,5
  168,3 232.044 188 168 4,0 400 16
200 219,1 232.045 233 219,1 5,0 400 22,5
250 267/273 232.046 287 273 5,6 500 34,5
300 323,9 232.047 338 323,9 5,6 500 45,5
400 406,4 232.048 432 406,4 6,3 500 74
500 508 232.049 530 508 6,3 500 110
provedení se skosenou hranou
80 88,9 232.540 103 88,9 3,6 400 7
100 108/114,3 232.541 124 108 3,6 400 8,5
125 133/139,7 232.542 146 133 3,6 400 11,5
150 159 232.543 172 159 4,0 400 14,5
  168,3 232.544 188 168 4,0 400 16
200 219,1 232.545 233 219,1 5,0 400 22,5
250 267/273 232.546 287 273 5,6 500 34,5
300 323,9 232.547 338 323,9 5,6 500 45,5
400 406,4 232.548 432 406,4 6,3 500 74
500 508 232.549 530 508 6,3 500 110
