Trojcestné navařovací hrdlo pro PN 40
Těsnění: | Perbunan, PTFE |
---|---|
Hrdlo: | Ocel, např St 52.0 |
Příruba: | Ocel, např St 52.0 |
Zátka: | Ocel, např St 52.0 |

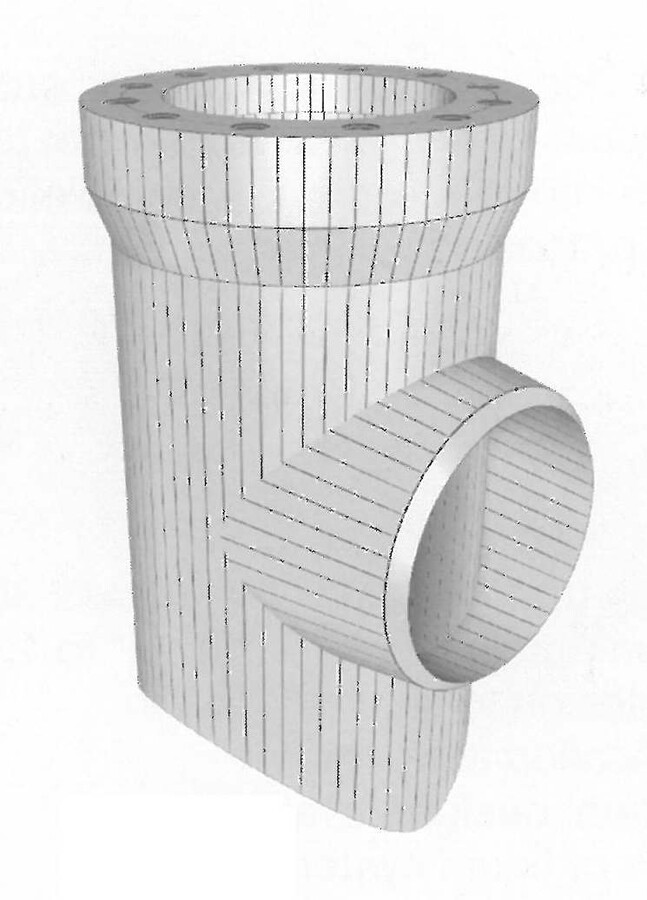

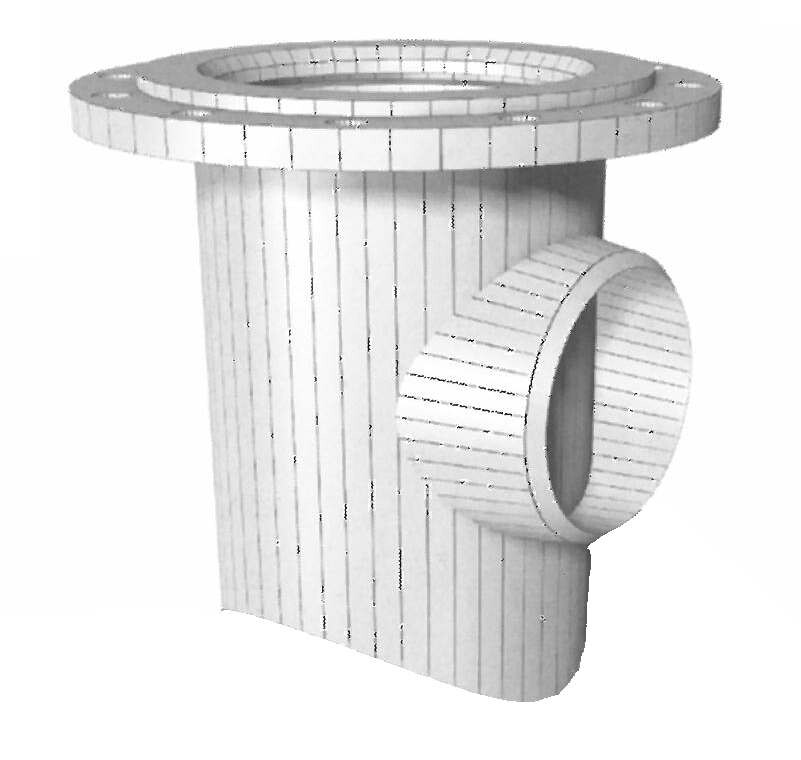

Toto trojcestné hrdlo slouží k navaření na ocelové potrubí, vhodné je pro uzavírací zařízení typ Williamson nebo IPSCO. Hrdlo je vhodné pro plyn nebo kapaliny o maximálním pracovním tlaku 40 bar a maximální teplotě 80° C.

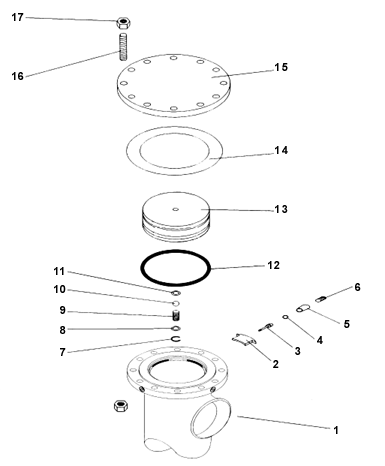

- Navařovací hrdlo
- Uzavírací segmenty
- Pohonný šroub
- O-koužek pohonného šroubu
- Konická redukce
- Segmentová zátka
- Pojistný kroužek
- Podložka pod matici
- Pero
- Kuličkové ložisko
- Kuličkové ložisko
- O-kroužek
- Uzavírací zátka
- Těsnění
- Slepá příruba
- Šroub
- Matka
Dodávané rozměry:
Průměr DN | Průměr AD | Výška cca. | Váha cca. | Obj. číslo | Obj. číslo pro ukončení s "límcem" |
---|---|---|---|---|---|
100 | 108,9 mm | 260 mm | 40 kg | 02090006 | 02090005 |
100 | 114,3 mm | 260 mm | 40 kg | 02090008 | 02090005 |
150 | 159,0 mm | 330 mm | 85 kg | 02090014 | 02090013 |
150 | 168,3 mm | 330 mm | 85 kg | 02090015 | 02090013 |
200 | 219,1 mm | 400 mm | 145 kg | 02090019 | 02090018 |
250 | 273,0 mm | 450 mm | 260 kg | 02090022 | 02090021 |
300 | 323,9 mm | 520 mm | 350 kg | 02090025 | 02090024 |
-
