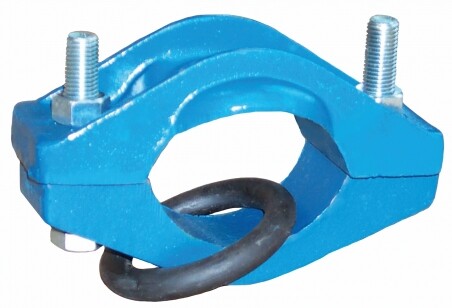

Třmenová objímka, typ A 310
Těleso: | Ocelolitina GGG |
---|---|
Těsnění: | Perbunan podle DIN 3535, list 3 odzkoušeno DVGW |
Šrouby: | Cadmiované ocelové šrouby nerezavějící šrouby volitelné na dotaz |
Objímka je určena pro uzávěr vývrtů a děr se závitem do 2" (od DN 350 až 2 1/2") Vývrty a díry se závitem v plynových a vodních potrubích lze rychle a bez problému uzavřít zvenku třmenovou sponou A310. Kroužkové těsnění zaručuje stoprocentní těsnost i na dlouhou dobu. Vzhledem k mimořádně široké příložné ploše třmenu je prakticky vyloučeno nebezpečí zlomu potrubí. Navíc, při případném čistění potrubí nenastávají žádné problémy, protože třmenová spona A310 nezasahuje nikde do potrubí, a tudiž není překážkou pro čisticí zařízení.Před montáží se musí těsnění namazat a po montáži třmenové spony A310 se musí těsnost potrubí znovu tlakem přezkoušet.
Třmenovou sponu lze podle poptávky dodat pro vysoké teploty a jiná média.

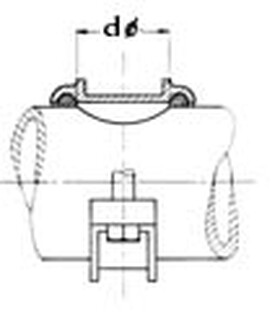

Třmenová objímka typ A 310
Potrubí | Pro litinu | Pro ocel | d | Váha | ||
---|---|---|---|---|---|---|
DN mm | AD mm | Obj.čís. | AD mm | Obj.čís. | mm | kg |
80 | 98 | 191.000 | 89 | 1992.000 | 65 | 3 |
100 | 118 | 191.001 | 108 | 192.001 | 65 | 3,2 |
125 | 144 | 191.002 | 133 | 192.002 | 65 | 3,8 |
150 | 170 | 191.003 | 159 | 192.003 | 65 | 4 |
175 | 196 | 191.004 | 191 | 192.004 | 65 | 4,5 |
200 | 222 | 191.005 | 216 | 192.005 | 65 | 6,4 |
225 | 248 | 191.006 | 241 | 192.006 | 65 | 7,6 |
250 | 274 | 191.007 | 267 | 192.007 | 75 | 7,4 |
300 | 326 | 191.008 | 318 | 192.008 | 65 | 8,2 |
350 | 378 | 191.009 | 368 | 192.009 | 90 | 12.7 |
400 | 429 | 191.010 | 419 | 192.010 | 130 | 17 |
500 | 532 | 191.011 | 521 | 192.011 | 130 | 19,5 |
600 | 634 | 191.012 | 622 | 192.012 | 130 | 25 |
-
