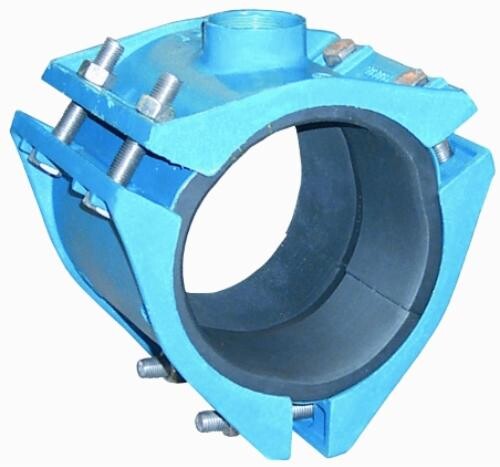

Těsnící objímka, typ C 130

Těleso:	Ocelolitina GGG
Těsnění:	Perbunan podle DIN 3535, list 3 odzkoušeno DVGW
Šrouby:	Cadmiované ocelové šrouby, nerezavějící šrouby volitelné na dotaz

Těsnící objímka je dodávána jako trojdílná, s výstupem se závitem, vhodná současně pro 4 druhy potrubí jedné jmenovité světlosti (např. potrubí litinové, ocelové, z PVC nebo AZ). S pomocí těsnicí spony C130 lze navrtat plynová a vodní potrubí pod tlakem a tím vytvořit výstupy se závitem na existujících vedeních, aniž by bylo třeba řezat závit ve stěně trouby. Trojdílná konstrukce těchto armatur umožňuje pokrýt velké tolerance vnějšího průměry potrubí, takže těsnicí spona C130 je vhodná současně až pro 4 druhy trub (např. potrubí z litiny, oceli, PVC a AZ). Před montáží se musí těsnění namazat a těsnicí spona musí být před navrtáním podrobena tlakové zkoušce.

Těsnicí spona může být dodána podle poptávky také pro vysoké teploty a jiná média.

Těsnící objímka typ C 130

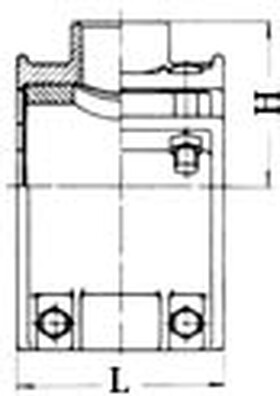

Potrubí	Výstup	Tolerance vnějšího prům. potrubí	Obj. číslo	L	H	Váha
DN	DN	mm		mm	mm	kg
80	1 1/2"	87 - 103	015.021	150	110	8
	2"		015.022
100	1 1/2"	108 - 126	015.025	150	120	9,5
	2"		015.026
	2 1/2"		015.027
125	1 1/2"	130 - 160	015.029	180	130	11,5
	2"		015.030
150	1 1/2"	159 - 184	015.033	205	145	15
	2"		015.034
	2 1/2"		015.035
175	2"	191 - 196	015.038	250	155	19
200	1 1/2"	211 - 238	015.041	250	170	24
	2"		015.042
	2 1/2"		015.043
250	1 1/2"	251 - 283	015.045	350	195	39
	2"		015.046
	2 1/2"		015.047
300	1 1/2"	294 - 340	015.049	400	220	50
	2"		015.050
	2 1/2"		015.051
350	2 1/2"	352 - 391	015.052	445	250	63
400	2 1/2"	412 - 429	015.053	500	275	96
