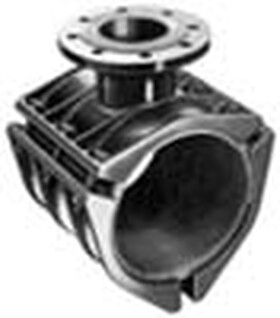

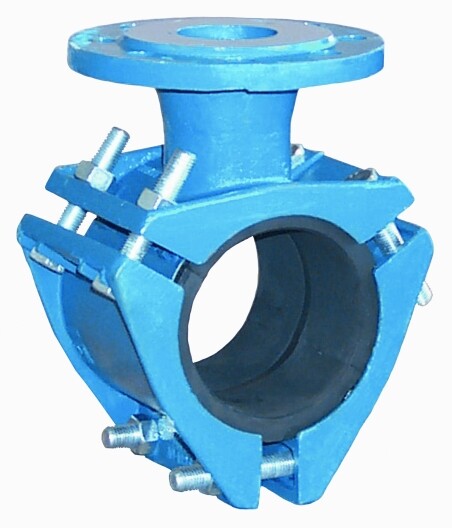

Těsnící objímka, typ B 130
Těleso: | Ocelolitina GGG |
---|---|
Těsnění: | Perbunan podle DIN 3535, list 3 odzkoušeno DVGW |
Šrouby: | Cadmiované ocelové šrouby |
Těsnící objímka se dodává jako třídílná, s přírubovým výstupem (vývrt příruby odpovídá DIN PN 10), vhodná současně až pro 4 druhy potrubí jedné jmenovité světlosti (např. litinové, ocelové, z PVC a AZ). S pomocí třídílné těsnicí spony B130 lze navrtat plynová a vodní vedení pod tlakem a tak vytvořit přírubové výstupy na existujících vedeních. Třídílná konstrukce této armatury umožňuje pokrýt velké tolerance vnějšího průměru potrubí, takže je možné použít těsnicí sponu B130 u většiny jmenovitých světlostí současně až pro 4 druhy potrubí (např. z litiny, oceli, PVC a AZ PN10). Těsnicí spona B130 se dá použít bez problémů všude tam, kde se nepočítá s mechanickým zatížením potrubí otřesy nebo pohybem země. V opačném případě se doporučuje přesuvná spona B210 nebo B220. Těsnění se musí před montáží namazat a těsnicí spona B130 se musí před navrtáním podrobit tlakové zkoušce.
Těsnicí spona může být dodána podle poptávky pro vysoké teploty a jiná média.
Těsnící objímka typ B 130

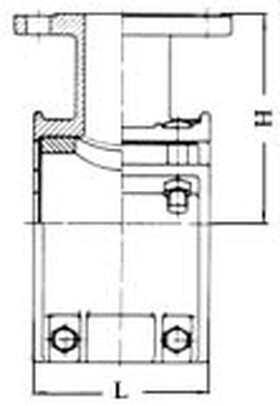

Potrubí | Úbytek | Tolerance vnějšího prům. | Obj. číslo | L | H | Váha |
---|---|---|---|---|---|---|
DN | DN | mm | mm | mm | kg | |
80 | 40 | 87 - 103 | 015.060 | 150 | 165 | 11,5 |
50 | 015.061 | |||||
100 | 40 | 108 - 126 | 015.062 | 150 | 170 | 13 |
50 | 015.063 | |||||
65 | 015.064 | |||||
65/80 | 015.065 | |||||
125 | 50 | 130 - 160 | 015.066 | 180 | 190 | 16 |
65 | 015.067 | |||||
65/80 | 015.068 | |||||
150 | 50 | 159 - 184 | 015.069 | 205 | 220 | 18 |
65 | 015.070 | |||||
80 | 015.071 | |||||
80/100 | 015.072 | |||||
200 | 50 | 211 - 238 | 015.073 | 250 | 240 | 28 |
65 | 015.074 | |||||
80 | 015.075 | |||||
100 | 015.076 | |||||
250 | 80 | 251 - 283 | 015.078 | 350 | 255 | 44 |
100 | 015.079 | 265 | 45 | |||
150 | 015.080 | 270 | 50 | |||
300 | 80 | 294 - 340 | 015.083 | 400 | 280 | 52 |
100 | 015.084 | 285 | 53 | |||
150 | 015.085 | 285 | 55 |
-
