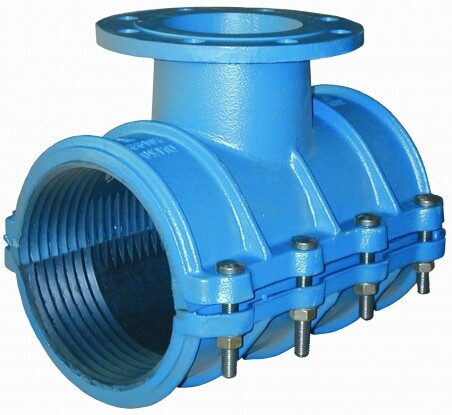

Těsnící objímka, typ B 120
Těleso: | Ocelolitina GGG |
---|---|
Těsnění: | Perbunan podle DIN 3535, list 3 odzkoušeno DVGW |
Šrouby: | Cadmiované ocelové šrouby |
Těsnící spona se dodává jako dvoudílná, s přírubovým výstupem (vývrt příruby odpovídá DIN PN 10) v dlouhém a krátkém provedení, hodí se současně pro více druhů potrubí jedné jmenovité světlosti (např. potrubí litinové, ocelové nebo z PVC). Těsnicí spona B120 slouží k navrtání plynových a vodních potrubí pod tlakem a tím k vytvoření přírubových výstupů na existujících vedeních. Tato spona má vynikající chlopňové těsnění a tím může obsáhnout velké tolerance vnějšího průměru a ovality potrubí. Tato vlastnost umožňuje univerzální použití pro potrubí litinové, ocelové nebo z PVC jedné jmenovité světlosti, jejichž vnější průměr se pohybuje v toleranci uvedené v tabulce. Těsnění se musí před montáží namazat a těsnicí spona B120 musí být před navrtáním podrobena tlakové zkoušce.
Těsnicí sponu je možno podle poptávky dodat pro vysoké teploty a jiné druhy média.
Těsnící objímka typ B 120

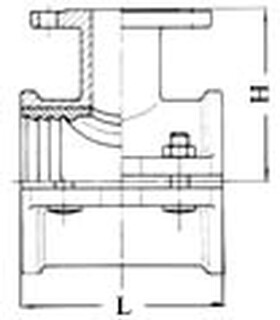

Potrubí | Úbytek | Tolerance vnějšího prům. | Obj. číslo | L | H | Váha |
---|---|---|---|---|---|---|
DN | DN | mm | mm | mm | kg | |
80 | 40 | 89 - 98 | 016.275 | 210 | 150 | 9,5 |
50 | 016.276 | 9,5 | ||||
65 | 016.277 | 10 | ||||
80 | 016.278 | 11 | ||||
100 | 40 | 108 - 118 | 016.279 | 215 | 160 | 13 |
50 | 016.280 | 13,5 | ||||
65 | 016.281 | 14 | ||||
80 | 016.282 | 14 | ||||
100 | 016.283 | 14,5 | ||||
125 | 40 | 133 - 144 | 016.284 | 245 | 170 | 16 |
50 | 016.285 | 16,5 | ||||
65 | 016.286 | 17 | ||||
80 | 016.287 | 17,5 | ||||
100 | 016.288 | 18 | ||||
125 | 016.289 | 19,5 | ||||
150 | 40 | 159 - 170 | 016.290 | 295 | 185 | 19 |
50 | 016.291 | 19,5 | ||||
65 | 016.292 | 20 | ||||
80 | 016.293 | 20,5 | ||||
100 | 016.294 | 21,5 | ||||
150 | 016.295 | 24 | ||||
200 | 50 | 216 - 222 | 016.296 | 370 | 210 | 30,5 |
65 | 016.297 | 31,5 | ||||
80 | 016.298 | 32 | ||||
100 | 016.299 | 33 | ||||
150 | 016.300 | 34,5 | ||||
200 | 016.301 | 37 | ||||
250 | 80 | 267 - 274 | 016.304 | 490 | 270 | 58 |
100 | 016.305 | 61 | ||||
150 | 016.306 | 64 | ||||
200 | 016.307 | 71 | ||||
300 | 80 | 318 - 326 | 016.311 | 495 | 300 | 75 |
100 | 016.312 | 78 | ||||
150 | 016.313 | 84 | ||||
200 | 016.314 | 88 |
