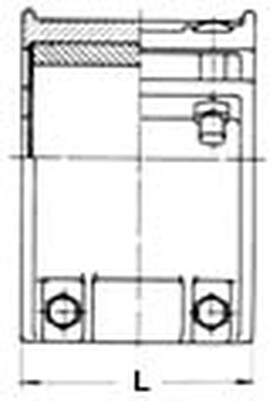

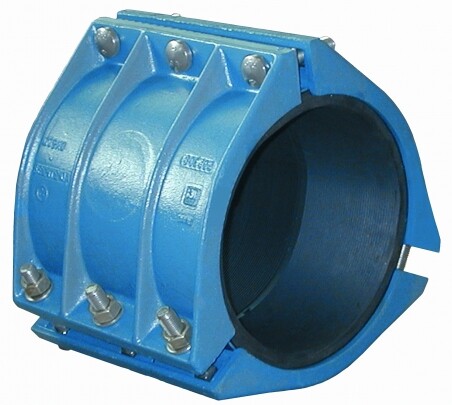

Těsnící objímka, typ A 130

Těleso:	Ocelolitina GGG
Těsnění:	Perbunan podle DIN 3535, list 3 odzkoušeno DVGW
Šrouby:	Pozinkované ocelové šrouby, nerezavějící šrouby volitelné na dotaz

Třídílná objímka v krátkém i dlouhém provedení vhodná pro 4 druhy potrubí. Slouží k rychlým a trvalým opravám vodovodního a plynovodního potrubí pod tlakem. Těsnění umožňuje zatěsnění děr, kulových a podélných trhlin. Trojdílné provedení objímky umožňuje posazení ve velkém rozmezí vnějších průměrů. Objímka je vhodná pro litinu, ocel, PVC a AZ roury do PN 10. Těsnění by před montáží mělo být namazáno
Po nasazení těsnící objímky se musí přezkoušet těsnost potrubí pod tlakem.

Těsnící objímka může být dodávána i pro vyšší teploty a jiná media.

Těsnící objímka typ A 130, krátká

Potrubí	Tolerance vnějšího průměru potrubí	Obj. číslo	L	Váha
DN mm	mm		mm	kg
40	44 - 56	015.000	150	6,5
50	59 - 70	015.001	150	6,5
60/65	64 - 85	015.002	150	6,5
80	87 - 103	015.003	150	8,5
100	108 - 126	015.004	150	10,5
125	130 - 160	015.005	180	11,5
150	159 - 184	015.006	205	15
175	191 - 196	015.007	250	20
200	211 - 238	015.008	250	23
250	251 - 283	015.009	350	38
	280 - 306	015.010	400	40
300	294 - 340	015.011	400	49
	315 - 348	015.012	400	50
350	352 - 391	015.013	445	62
400	412 - 4329	015.014	500	95
	446 - 466	015.015	500	96
čtyřdílné provedení
500	508 - 532	015.016	505	105
550	550 - 577	015.017	505	120
600	610 - 634	015.018	505	130

Těsnící objímka typ A 130, dlouhá

Potrubí	Tolerance vnějšího průměru potrubí	Obj. číslo	L	Váha
DN mm	mm		mm	kg
80	87 - 103	015.100	215	13
100	108 - 126	015.101	215	13
125	130 - 160	015.102	265	20
150	159 - 178	015.103	300	24
200	211 - 238	015.104	375	35
