Systém DENSOLEN® 4 - DENSOLEN®-032-65 AS/-090
Zvláštní výhody:
Pro provozní teploty do |
|
Optimální pro balení kování. |
|
Schválení ÖVGW pro třídu zatížení C 50 podle EN 12068 a ÖNORM B 5250. |
Robustní systém dvou pásek pro ochranu potrubí a potrubních součástí proti korozi.
Již sto let je DENSO Group Germany symbolem zkušeností, kvality a spolehlivosti v oblasti ochrany proti korozi a výstavby silnic. Úspěch této mezinárodně vedoucí skupiny společností je založen na vývoji "DENSO bandáž" - prvního výrobku na světě pro pasivní antikorozní ochranu potrubí - který byl patentován již v roce 1927. Od té doby společnost DENSO Group Germany stanovuje a zaručuje nejvyšší standardy kvality s technicky perspektivními výrobky. Výzkum, vývoj a výroba probíhají výhradně v Německu. Naši zaměstnanci v osobní spolupráci se zákazníkem realizují trvale bezpečná a individuální řešení.
Popis produktu
DENSOLEN® System 4 je ‑dvoupáskový sekundární nátěrový systém pro dlouhodobou ochranu potrubí a potrubních komponent proti korozi. Díky své struktuře dvou tenkých a snadno tvarovatelných pásek DENSOLEN® je systém DENSOLEN® 4 ideální pro nátěry potrubních součástí, jako jsou T-kusy‑, příruby, spoje nebo ohyby potrubí s malými jmenovitými průměry. Vícevrstvá struktura vytváří sekundární nátěrový systém pro vysoké mechanické a korozivní zatížení.
DENSOLEN® System 4 má schválení ÖVGW pro třídu zatížení C 50 podle EN 12068 a ÖNORM B 5250.
Standardní označení
- EN 12068: C 50
- NORMA B 5250: C 50

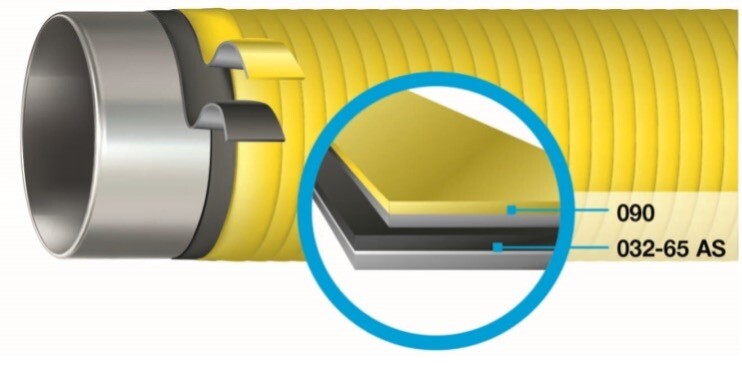

Systém DENSOLEN® 4 se skládá z následujících pásek DENSOLEN®:
Jako vnitřní páska přebírá DENSOLEN®-032-65 AS základní antikorozní vlastnosti systému. DENSOLEN®-032-65 AS je koextrudovaná třívrstvá páska s asymetrickou strukturou vrstev. Tato struktura znamená, že i když je páska poměrně tenká (0,65 mm), na povrchu trubky leží silná vrstva butylové pryže, která zajišťuje vynikající lepicí spojení, a to i v případě nerovného povrchu trubky. Vrstva butylové pryže na horní straně pásky dosahuje v oblasti překrytí samosvařovacího efektu a vytváří prakticky plynotěsný a vodotěsný a vysoce elektricky izolující kryt.
V systému DENSOLEN® 4 se páska DENSOLEN®-032-65 AS používá jako antikorozní páska (navíjení s ≥ 50 % přesahem) i jako napínací páska (navíjení s ≥ 66 % přesahem).
DENSOLEN®-090 se používá jako vnější páska v ovinovacím systému. DENSOLEN®-090 je pružná dvouvrstvá páska s vnější polyethylenovou vrstvou a vnitřní butylovou pryžovou vrstvou, která je přivařena k vnější vrstvě upínací pásky. DENSOLEN®-090 slouží jako mechanická ochranná vrstva pro vnitřní antikorozní pásku.
Obě pásky DENSOLEN® lze efektivně zpracovávat pomocí balicích strojů DENSOMAT®.
Typické vlastnosti produktu
Vlastnost |
Jednotka |
DENSOLEN®-032-65 JAKO typická hodnota |
DENSOLEN®-090 typická hodnota |
Zkušební metoda |
|
Barevná nosná fólie |
- |
Černá |
Žlutá |
- |
|
Barevné butylové lepidlo uvnitř |
- |
Grey |
Grey |
- |
|
Barevné butylové lepidlo vně |
- |
Černá |
- |
- |
|
Tloušťka pásu |
mm |
≥0,65 |
≥0,4 |
ISO 4591ASTM |
|
Tloušťka nosné fólie cca. |
mm |
≥0,18 |
≥0,26 |
||
Tloušťka vnitřní lepicí vrstvy cca. |
mm |
≥0,39 |
≥0,14 |
||
Tloušťka vnější lepicí vrstvy cca. |
mm |
≥0,08 |
- |
||
Prodloužení při přetržení |
% |
≥550 |
≥400 |
DIN 30672 |
|
Odolnost proti roztržení |
+23 °C |
N / cm |
≥50 |
≥35 |
EN 12068 |
Dielektrická pevnost |
kV / mm |
- |
- |
ASTM D149 |
|
|
|
|
|
|
Vlastnost |
Jednotka |
Systém DENSOLEN® 4 typická hodnota |
Požadovaná hodnota |
Zkušební metoda |
||
Struktura systému |
Primer |
|
DENSOLEN®-HT Primer |
- |
- |
|
Vnitřní vaz |
DENSOLEN®-032-65 AS, 2 vrstvy |
- |
- |
|||
Upínací popruh |
DENSOLEN®-032-65 AS, 3 vrstvy |
- |
- |
|||
Vnější pásmo |
DENSOLEN®-090, 2 vrstvy |
- |
- |
|||
Celková tloušťka |
mm |
≥4,1 |
- |
- |
||
Odpor elektrického pláště |
Ohm m2 |
≥1010 |
≥108 |
EN 12068 |
||
Odolnost proti odlupování |
+23 °C |
N / cm |
≥15 |
≥10 |
EN 12068 |
|
+50°C (+122°F) |
≥2 |
≥1 |
||||
Odolnost proti odlupování |
+23 °C |
N / cm |
≥10 |
≥4 |
EN 12068 |
|
Odolnost proti odlupování |
032-65 AS / 032-65 AS |
N / cm |
≥22 |
≥15 |
EN 12068 |
|
032-65 AS / 090 |
≥22 |
≥15 |
||||
090 / 090 |
≥2 |
≥2 |
||||
Odolnost proti otiskům (tloušťka zbytkové vrstvy) |
+73°F (+23°C) |
mm |
≥0,8 |
≥0,6 |
EN 12068 |
|
Odolnost proti nárazu |
J |
≥15 |
≥15 |
EN 12068 |
||
Odolnost proti katodickému rozpojení |
mm |
<2 |
<20 |
EN 12068 |
||
Pevnost v tahu ve smyku |
na oceli |
N / cm2 |
≥8 |
≥5 |
EN 12068 |
|
|
|
|
|
|
|
Pásky DENSOLEN® lze snadno aplikovat ručně. S originálními navíjecími zařízeními DENSOMAT® je zpracování ještě efektivnější. Pro pásky DENSOLEN® o šířce >50 mm doporučujeme použít navíjecí zařízení DENSOMAT®, které zajistí vynikající kvalitu zpracování.
Informace pro objednávání a balení
|
Šířka |
Délka [m] |
m2/ Roll |
Obsah v kartonu |
|||
Válečky |
m² |
lin. m |
kg (přibližně) |
||||
DENSOLEN®-032-65 AS Jádro Ø 41 mm |
30 |
15 |
0,45 |
18 |
8,1 |
270 |
6 |
50 |
0,75 |
12 |
9,0 |
180 |
6,5 |
||
75 |
1,125 |
12 |
13,5 |
180 |
10,0 |
||
100 |
1,5 |
6 |
9,0 |
90 |
6,5 |
||
DENSOLEN®-090 Jádro Ø 41 mm |
50 |
15 |
0,75 |
12 |
9,0 |
180 |
6,5 |
75 |
1,125 |
12 |
13,5 |
180 |
10,0 |
||
100 |
1,5 |
6 |
9,0 |
90 |
6,5 |
||
|
|
|
|
|
|
|
|
Skladování
DENSOLEN®-032-65 AS/-090 lze skladovat v neotevřeném původním obalu po dobu nejméně 60 měsíců od data výroby.
Skladovací teplota: ≤ +50 °C.
Skladujte na suchém místě a bez zatížení na přední straně.
