Systém DENSOLEN® 2 - DENSOLEN®-N12/-090/-R20 HT
Informace o výrobku
Zvláštní výhody:
 |
Pro provozní teploty do |
 |
Vysoce odolné díky třípásmové konstrukci. |
 |
Schválení ÖVGW pro třídu zatížení C 50 podle EN 12068 a ÖNORM B 5250. |
|
Prověřeno mnoha lety v mnoha projektech plynovodů. |
Robustní sekundární izolační systém pro ochranu potrubí a potrubních komponent proti korozi.
Již sto let je DENSO Group Germany symbolem zkušeností, kvality a spolehlivosti v oblasti ochrany proti korozi a výstavby silnic. Úspěch této mezinárodně vedoucí skupiny společností je založen na vývoji "DENSO bandáž" - prvního výrobku na světě pro pasivní antikorozní ochranu potrubí - který byl patentován již v roce 1927. Od té doby společnost DENSO Group Germany stanovuje a zaručuje nejvyšší standardy kvality s technicky perspektivními výrobky. Výzkum, vývoj a výroba probíhají výhradně v Německu. Naši zaměstnanci v osobní spolupráci se zákazníkem realizují trvale bezpečná a individuální řešení.
Popis produktu
DENSOLEN® System 2 je robustní sekundární nátěrový systém pro trvalou ochranu potrubí a potrubních součástí proti korozi. Systém DENSOLEN® System 2 je díky své struktuře tří pásek DENSOLEN® vysoce odolný systém, který se osvědčil v mnoha stavebních projektech na dálkových a zásobovacích potrubích.
DENSOLEN® System 2 má schválení ÖVGW pro třídu zatížení C 50 podle EN 12068 a ÖNORM B 5250. Požadavky těchto norem jsou splněny.
Standardní označení
- EN 12068: C 50
- NORMA B 5250: C 50

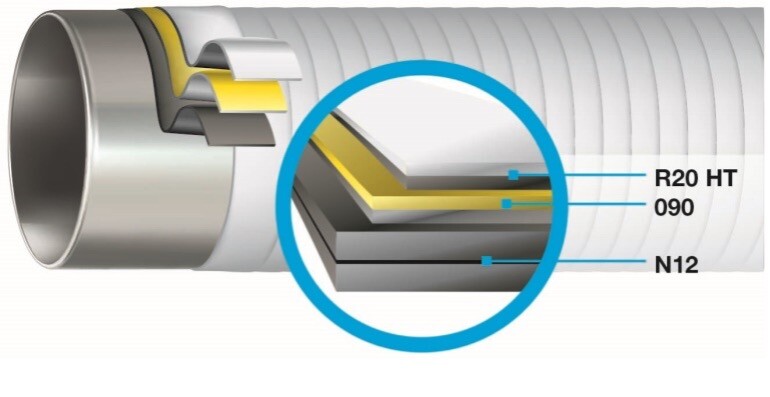

Systém DENSOLEN® 2 se skládá ze tří pásků DENSOLEN®, které se osvědčily během mnoha let:
DENSOLEN®-N12 jako vnitřní páska přebírá základní antikorozní vlastnosti systému. Silná vrstva butylové pryže pásky kompenzuje nepravidelně tvarované povrchy a umožňuje snadné zpracování trubek s malým i velkým jmenovitým průměrem. Díky samosvařovacímu efektu v oblasti překrytí vytváří DENSOLEN®-N12 prakticky plynotěsný a vodotěsný a vysoce elektricky izolující obal.
DENSOLEN®-090 slouží jako upínací páska v ovinovacím systému. Jedná se o pružnou dvouvrstvou pásku s polyethylenovou vnější vrstvou a butylovou pryžovou vrstvou na vnitřní straně. Použité napětí při navíjení pevně přitlačuje vnitřní pásku k povrchu součásti, čímž podporuje samosvařovací účinek vnitřní pásky.
DENSOLEN®-R20 HT je robustní dvouvrstvá páska. Silná polyethylenová vnější vrstva chrání kryt předmechanickým zatížením.
Všechny tři pásky DENSOLEN® lze efektivně zpracovávat pomocí páskovacích jednotek DENSOMAT®.
Typické vlastnosti produktu
|
Vlastnost |
Jednotka |
DENSOLEN®-N12 typická hodnota |
DENSOLEN®-090 typická hodnota |
DENSOLEN®-R20 HT typická hodnota |
Zkušební metoda |
|
|
Barevná nosná fólie |
- |
- |
Žlutá |
Bílá, černá nebo modrá |
- |
|
|
Barevné butylové lepidlo uvnitř |
- |
Grey |
Grey |
Černá |
- |
|
|
Barevné butylové lepidlo vně |
- |
Grey |
- |
- |
- |
|
|
Tloušťka pásu |
mm |
≥1,2 |
≥0,4 |
≥0,5 |
ISO 4591ASTM |
|
|
Tloušťka nosné fólie cca. |
mm |
≥0,07 |
≥0,26 |
≥0,3 |
||
|
Tloušťka vnitřní lepicí vrstvy cca. |
mm |
≥0,7 |
≥0,14 |
≥0,2 |
||
|
Tloušťka vnější lepicí vrstvy cca. |
mm |
≥0,43 |
- |
- |
||
|
Prodloužení při přetržení |
% |
≥500 |
≥400 |
≥500 |
DIN 30672 |
|
|
Odolnost proti roztržení |
+23 °C |
N / cm |
≥30 |
≥35 |
≥65 |
EN 12068 |
|
Dielektrická pevnost |
kV / mm |
- |
- |
≥50 |
ASTM D149 |
|
|
|
|
|
|
|
|
|
|
Vlastnost |
Jednotka |
Systém DENSOLEN® 2 typická hodnota |
Požadovaná hodnota |
Zkušební metoda |
|||
|
Struktura systému |
Primer |
|
DENSOLEN®-HT Primer |
- |
- |
||
|
Vnitřní vaz |
DENSOLEN®-N12, 2 vrstvy |
||||||
|
Upínací popruh |
DENSOLEN®-090, 2 vrstvy |
||||||
|
Vnější pásmo |
DENSOLEN®-R20 HT, 2 vrstvy |
||||||
|
Celková tloušťka |
mm |
≥4,2 |
- |
- |
|||
|
Odpor elektrického pláště |
Ohm m2 |
≥1010 |
≥108 |
EN 12068 |
|||
|
Odolnost proti odlupování |
+23 °C |
N / cm |
≥15 |
≥10 |
EN 12068 |
||
|
+50°C (+122°F) |
≥5 |
≥1 |
|||||
|
Vrstva / vrstva odolná proti odlupování |
N12 / N12 |
N / cm |
≥30 |
≥15 |
EN 12068 |
||
|
N12 / 090 |
≥25 |
≥15 |
|||||
|
090 / 090 |
≥2 |
≥2 |
|||||
|
R20 HT / R20 HT |
≥3 |
≥2 |
|||||
|
Odolnost proti otiskům (tloušťka zbytkové vrstvy) |
+73°F (+23°C) |
mm |
≥0,6 |
≥0,6 |
EN 12068 |
||
|
Odolnost proti nárazu |
J |
>20 |
≥15 |
EN 12068 |
|||
|
Katodové odpojení (poloměr) |
mm |
<9 |
<20 |
EN 12068 |
|||
|
Pevnost v tahu ve smyku |
na oceli |
N / cm2 |
15 |
≥5 |
EN 12068 |
||
|
|
|
|
|
|
|
||
Pásky DENSOLEN® lze snadno aplikovat ručně. S originálními navíjecími zařízeními DENSOMAT® je zpracování ještě efektivnější. Pro pásky DENSOLEN® o šířce >50 mm doporučujeme použít navíjecí zařízení DENSOMAT®, které zajistí vynikající kvalitu zpracování.
Informace pro objednávání a balení
|
|
Šířka |
Délka [m] |
m2/ Rolle |
Obsah v kartonu |
|||
|
Válečky |
m² |
lin. m |
kg (přibližně) |
||||
|
DENSOLEN®-N12 Jádro Ø 41 mm |
50 |
10 |
0,5 |
12 |
6,0 |
120 |
10 |
|
75 |
0,75 |
12 |
9,0 |
120 |
15 |
||
|
100 |
1,0 |
6 |
6,0 |
60 |
10 |
||
|
DENSOLEN®-090 Jádro Ø 41 mm |
50 |
15 |
0,75 |
12 |
9,0 |
180 |
6,5 |
|
75 |
1,125 |
12 |
13,5 |
180 |
10,0 |
||
|
100 |
1,5 |
6 |
9,0 |
90 |
6,5 |
||
|
DENSOLEN®-R20 HT Jádro Ø 41 mm |
30 |
15 |
0,45 |
18 |
8,1 |
270 |
5,0 |
|
50 |
0,75 |
12 |
9,0 |
180 |
5,5 |
||
|
75 |
1,125 |
12 |
13,5 |
180 |
8,0 |
||
|
100 |
1,5 |
6 |
9,0 |
90 |
5,5 |
||
|
50 |
30 |
1,5 |
12 |
18 |
360 |
11,0 |
|
|
75 |
2,25 |
12 |
27 |
360 |
17,0 |
||
|
100 |
3,0 |
6 |
18 |
180 |
11,0 |
||
|
150 |
4,5 |
6 |
27 |
180 |
17,0 |
||
|
|
|
|
|
|
|
|
|
Další rozměry jsou k dispozici na vyžádání.
Skladování
DENSOLEN®-N12/-090/-R20 HT lze skladovat v neotevřeném původním obalu po dobu nejméně 60 měsíců od data výroby.
Skladovací teplota: ≤ +50 °C.
Je nezbytné skladovat je na suchém místě a bez zatížení na přední straně.
