Systém DENSOLEN® 1 - DENSOLEN®-E12/-090/-R20 HT
Zvláštní výhody:
Pro provozní teploty do |
|
Vysoce odolné díky |
|
Splňuje třídu zatížení C 30 podle |
|
Snadné zpracování i při ručním balení. |
Robustní sekundární nátěrový systém pro ochranu potrubí a potrubních komponent proti korozi.
Již sto let je DENSO Group Germany symbolem zkušeností, kvality a spolehlivosti v oblasti ochrany proti korozi a výstavby silnic. Úspěch této mezinárodně vedoucí skupiny společností je založen na vývoji "DENSO bandáž" - prvního výrobku na světě pro pasivní antikorozní ochranu potrubí - který byl patentován již v roce 1927. Od té doby společnost DENSO Group Germany stanovuje a zaručuje nejvyšší standardy kvality s technicky perspektivními výrobky. Výzkum, vývoj a výroba probíhají výhradně v Německu. Naši zaměstnanci v osobní spolupráci se zákazníkem realizují trvale bezpečná a individuální řešení.
Popis produktu
DENSOLEN® System 1 je robustní sekundární nátěrový systém pro trvalou ochranu potrubí a potrubních součástí proti korozi.
Systém DENSOLEN® System 1 je díky své struktuře složené ze tří pásek DENSOLEN® vysoce odolný. Požadavky na třídu zatížení
C 30 podle EN 12068 a ÖNORM
B 5250 jsou překročeny.
Standardní označení
- EN 12068: C 30
- NORMA B 5250: C 30

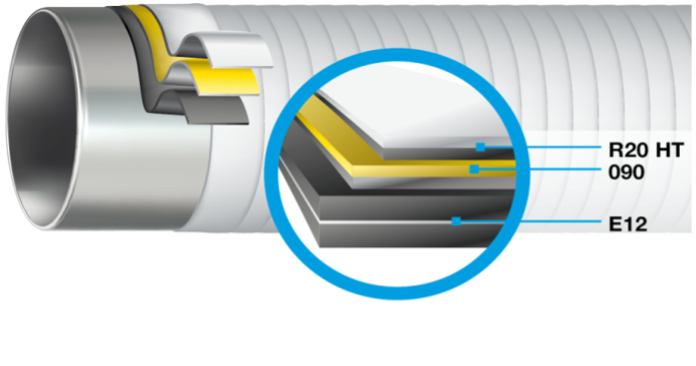

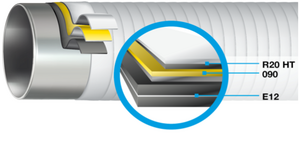

Systém DENSOLEN® 1 se skládá ze tří pásků DENSOLEN®, které se osvědčily během mnoha let:
DENSOLEN®-E12 je měkká butylkaučuková páska, která jako vnitřní páska zajišťuje základní antikorozní vlastnosti systému. Silná vrstva butylové pryže pásky umožňuje vynikající tvarování nepravidelně tvarovaných povrchů a snadnou ruční aplikaci, např. na potrubí s menšími jmenovitými průměry, ohyby potrubí a domovní vývody. Díky samosvařovacímu efektu v oblasti překrytí vytváří DENSOLEN®-E12 prakticky plynotěsný a vodotěsný a elektricky vysoce izolační povlak.
DENSOLEN®-090 se používá jako napínací páska v ovinovacím systému. Jedná se o pružnou dvouvrstvou pásku s polyethylenovou vnější vrstvou a butylovou pryžovou vrstvou na vnitřní straně. Použité napětí při navíjení pevně přitlačuje vnitřní pásku k povrchu součásti, čímž podporuje samosvařovací účinek vnitřní pásky.
DENSOLEN®-R20 HT je robustní dvouvrstvá páska. Silná polyethylenová vnější vrstva chrání kryt před mechanickým namáháním.
Všechny tři pásky DENSOLEN® lze efektivně zpracovávat pomocí balicích strojů DENSOMAT®.
Typické vlastnosti produktu
Vlastnost |
Jednotka |
DENSOLEN®-E12 typická hodnota |
DENSOLEN®-090 typická hodnota |
DENSOLEN®-R20 HT typická hodnota |
Zkušební metoda |
|
Barevná nosná fólie |
- |
|
Žlutá |
Bílá, černá nebo modrá |
- |
|
Barevné butylové lepidlo uvnitř |
- |
Černá |
Černá |
Černá |
- |
|
Barevné butylové lepidlo vně |
- |
Černá |
- |
- |
- |
|
Tloušťka pásu |
mm |
≥1,2 |
≥0,4 |
≥0,5 |
ISO 4591ASTM |
|
Tloušťka nosné fólie cca. |
mm |
≥0,025 |
≥0,22 |
≥0,3 |
||
Tloušťka vnitřní lepicí vrstvy cca. |
mm |
≥0,73 |
≥0,18 |
≥0,2 |
||
Tloušťka vnější lepicí vrstvy cca. |
mm |
≥0,45 |
- |
- |
||
Prodloužení při přetržení |
% |
- |
≥400 |
≥500 |
DIN 30672 |
|
Odolnost proti roztržení |
+23 °C |
N / cm |
- |
≥35 |
≥65 |
EN 12068 |
Dielektrická pevnost |
kV / mm |
- |
- |
≥50 |
ASTM D149 |
|
|
|
|
|
|
|
Vlastnost |
Jednotka |
Systém DENSOLEN® 1 typická hodnota |
Požadovaná hodnota |
Zkušební metoda |
||||
Struktura systému |
Primer |
|
DENSOLEN®-HT Primer |
- |
- |
|||
Vnitřní vaz |
DENSOLEN®-E12, 2 vrstvy |
|||||||
Upínací popruh |
DENSOLEN®-090, 2 vrstvy |
|||||||
Vnější pásmo |
DENSOLEN®-R20 HT, 2 vrstvy |
|||||||
Celková tloušťka |
mm |
≥4,2 |
- |
- |
||||
Odpor elektrického pláště |
Ohm m2 |
≥1010 |
≥108 |
EN 12068 |
||||
Odolnost proti odlupováníKov |
N / cm |
≥15 |
≥10 |
EN 12068 ASTM D1000 |
||||
Vrstva / vrstva odolná proti odlupování |
E12 / E12 |
N / cm |
≥30
|
≥15 ≥2 |
EN 12068 |
|||
E12 / 090 |
≥20
|
≥15
|
||||||
090 / 090 |
≥2
|
≥2 ≥2 |
||||||
R20 HT / R20 HT |
≥3
|
≥2 ≥2 |
||||||
Odolnost proti vtisku (zbytková tloušťka vrstvy) (zatížení úderem 10MPa) |
mm |
>0,8 |
≥0,6 |
EN 12068 |
||||
Odolnost proti nárazu |
J |
>15 |
≥15 |
EN 12068 |
||||
Katodové odpojení (poloměr) |
mm |
<8 |
<20 |
EN 12068 |
||||
Pevnost v tahu ve smyku |
na oceli |
N / cm2 |
>15 |
≥5 |
EN 12068 |
|||
|
|
|
|
|
|
Pásky DENSOLEN® lze snadno aplikovat ručně. S originálními navíjecími zařízeními DENSOMAT® je zpracování ještě efektivnější. Pro pásky DENSOLEN® o šířce >50 mm doporučujeme použít navíjecí zařízení DENSOMAT®, které zajistí vynikající kvalitu zpracování.
Informace pro objednávání a balení
|
Ø jádra (mm) |
Délka role (m) |
Šířka role |
Plocha pásky / role (m2) |
Obsah v kartonu |
|||
Počet rolí |
Celková plocha pásu (m²) |
Celková délka pásu (m) |
Hmotnost, cca. |
|||||
DENSOLEN®-E12 |
41 |
10 |
50 |
0,5 |
12 |
6,0 |
120 |
10 |
75 |
0,75 |
12 |
9,0 |
120 |
15 |
|||
100 |
1,0 |
6 |
6,0 |
60 |
10 |
|||
DENSOLEN®-090 |
41 |
15 |
50 |
0,75 |
12 |
9,0 |
180 |
6,5 |
75 |
1,125 |
12 |
13,5 |
180 |
10,0 |
|||
100 |
1,5 |
6 |
9,0 |
90 |
6,5 |
|||
DENSOLEN®-R20 HT |
41 |
15 |
30 |
0,45 |
18 |
8,1 |
270 |
5,0 |
50 |
0,75 |
12 |
9,0 |
180 |
5,5 |
|||
75 |
1,125 |
12 |
13,5 |
180 |
8,0 |
|||
100 |
1,5 |
6 |
9,0 |
90 |
5,5 |
|||
30 |
50 |
1,5 |
12 |
18 |
360 |
11,0 |
||
75 |
2,25 |
12 |
27 |
360 |
17,0 |
|||
100 |
3,0 |
6 |
18 |
180 |
11,0 |
|||
150 |
4,5 |
6 |
27 |
180 |
17,0 |
|||
|
|
|
|
|
|
|
|
|
Další rozměry jsou k dispozici na vyžádání.
Skladování
DENSOLEN®-E12/-090/-R20 HT lze skladovat v neotevřeném původním obalu po dobu nejméně 60 měsíců od data výroby.
Skladovací teplota: ≤ +50 °C.
Je nezbytné skladovat je na suchém místě a bez zatížení na přední straně.
