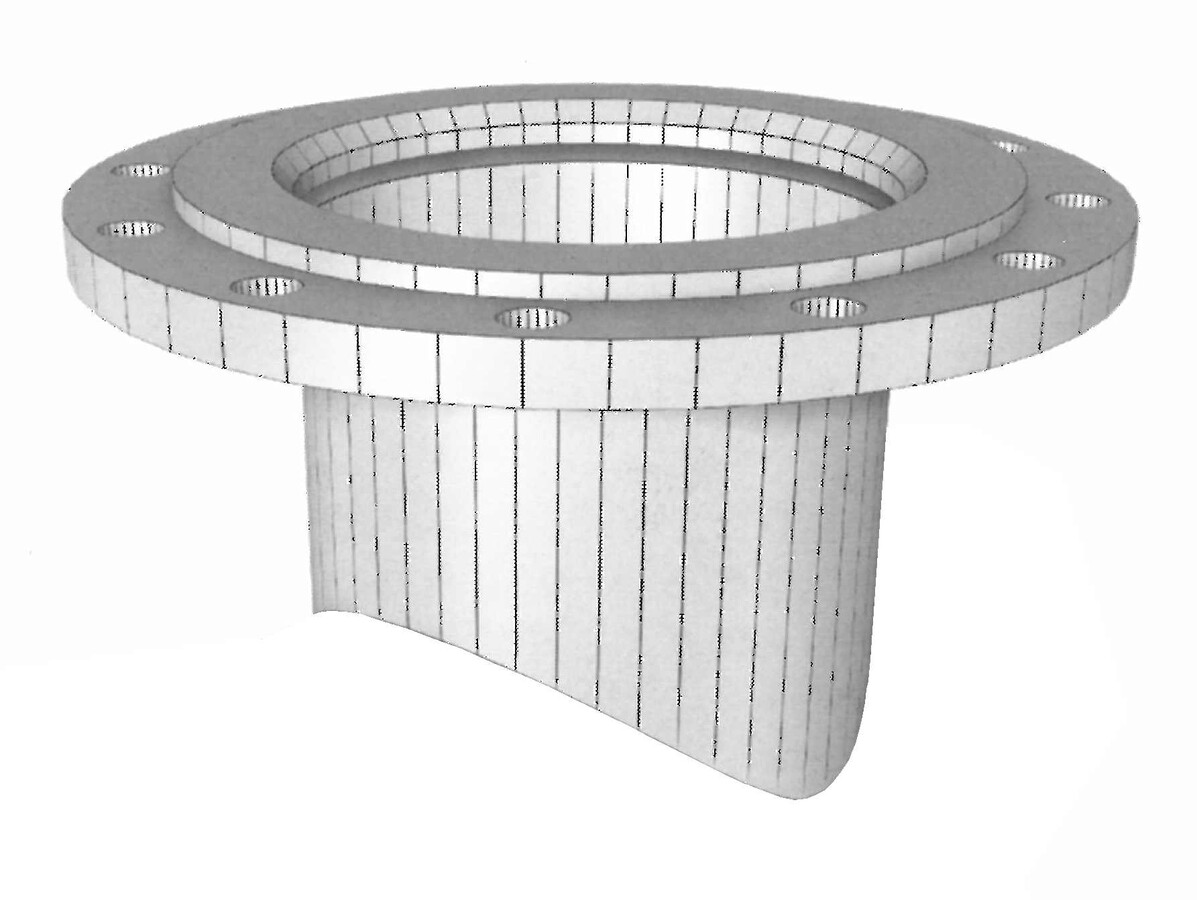

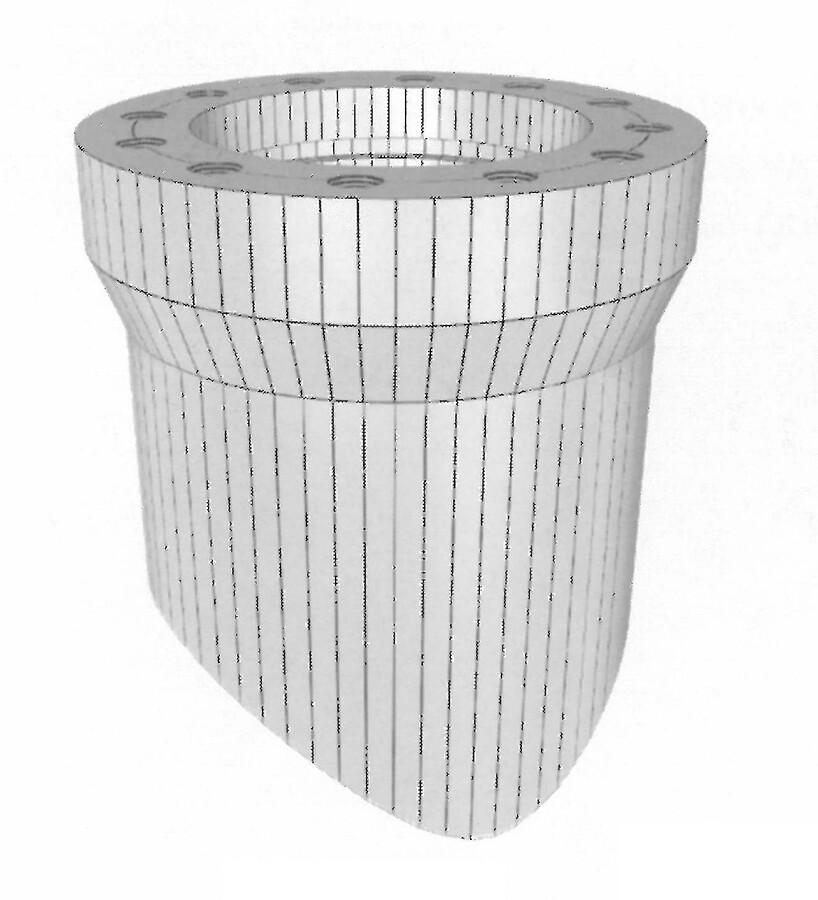

Navařovací hrdlo pro PN 40
Těsnění: | Perbunan, PTFE |
---|---|
Hrdlo: | Ocel např. St 52.0 |
Zátka: | Ocel např. St 52.0 |
Toto navařovací hrdlo slouží k navaření na ocelové potrubí, vhodné je pro uzavírací zařízení typ Williamson nebo IPSCO. Hrdlo je vhodné pro plyn a kapaliny o maximálním pracovním tlaku 40 bar a maximální teplotě 80° C.

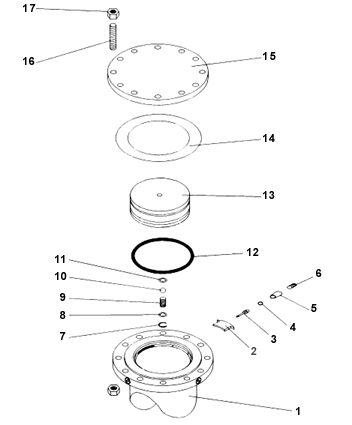

- Navařovací hrdlo
- Uzavírací segmenty
- Pohonný šroub
- O-kroužek pohonného šroubu
- Kónická redukce
- Segmentová zátka
- Pojistný kroužek
- Podložka pod matici
- Pero
- Kuličkové ložisko
- Kuličkové ložisko
- O-kroužek
- Uzavírací zátka
- Těsnění
- Slepá příruba
- Šroub
- Matka
Dodávané rozměry:
Průměr DN | Průměr AD | Výška cca. | Váha cca. | Obj. číslo | Obj. číslo pro ukončení s "límcem" |
---|---|---|---|---|---|
100 | 88,9 mm | 120 mm | 15 kg | 02060004 | 02060003 |
100 | 108,9 mm | 100 mm | 15 kg | 02060006 | 02060005 |
100 | 114,3 mm | 100 mm | 15 kg | 02060008 | 02060005 |
150 | 159,0 mm | 115 mm | 30 kg | 02060014 | 02060013 |
150 | 168,3 mm | 115 mm | 30 kg | 02060015 | 02060013 |
200 | 219,1 mm | 120 mm | 40 kg | 02060019 | 02060018 |
250 | 273,0 mm | 155 mm | 70 kg | 02060022 | 02060021 |
300 | 323,9 mm | 175 mm | 95 kg | 02060025 | 02060024 |
-
