Navařovací dvojdílná objímka pro PN 40 a PN 70
Těsnění: | Elastomer, PTFE |
---|---|
Hrdlo: | Ocel odpovídající potrubní kvalitě |
Příruba: | Ocel odpovídající potrubní kvalitě |
Zátka: | Ocel odpovídající potrubní kvalitě |
Trubní materiál: | Ocel odpovídající potrubní kvalitě |

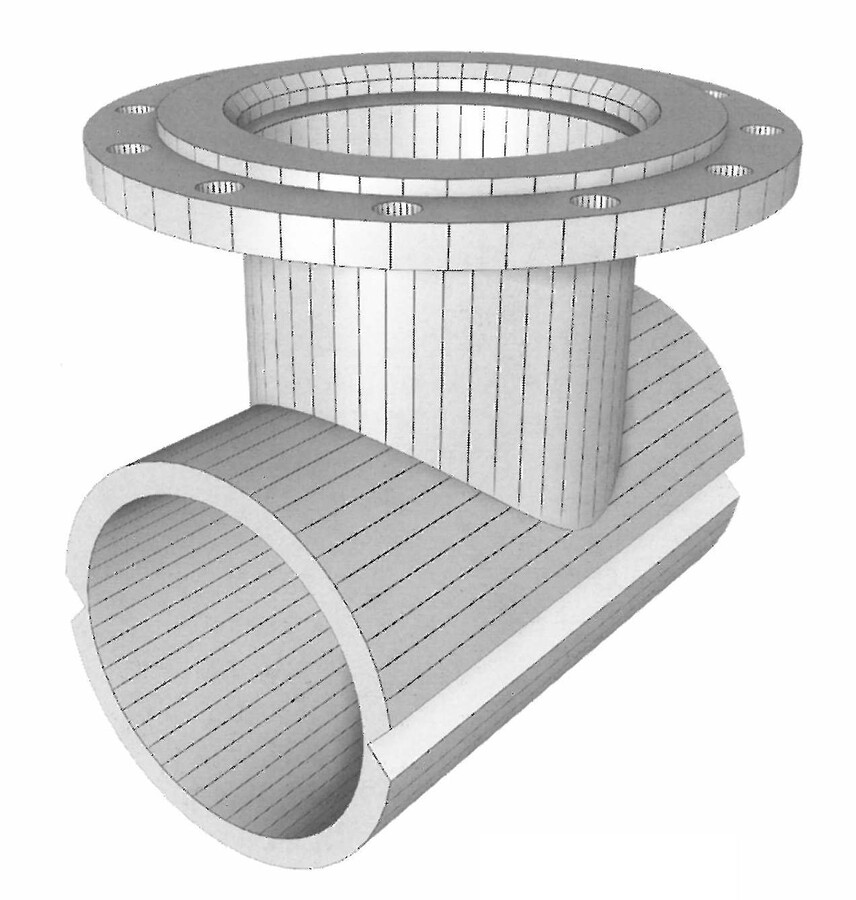

Dvojitá objímka pro PN 40 slouží k navaření na ocelové potrubí, vhodná je pro uzavírací zařízení typ Williamson nebo IPSCO. Je použitelná pro plyn a kapaliny o maximálním pracovním tlaku 40 bar a maximální teplotě 80° C.

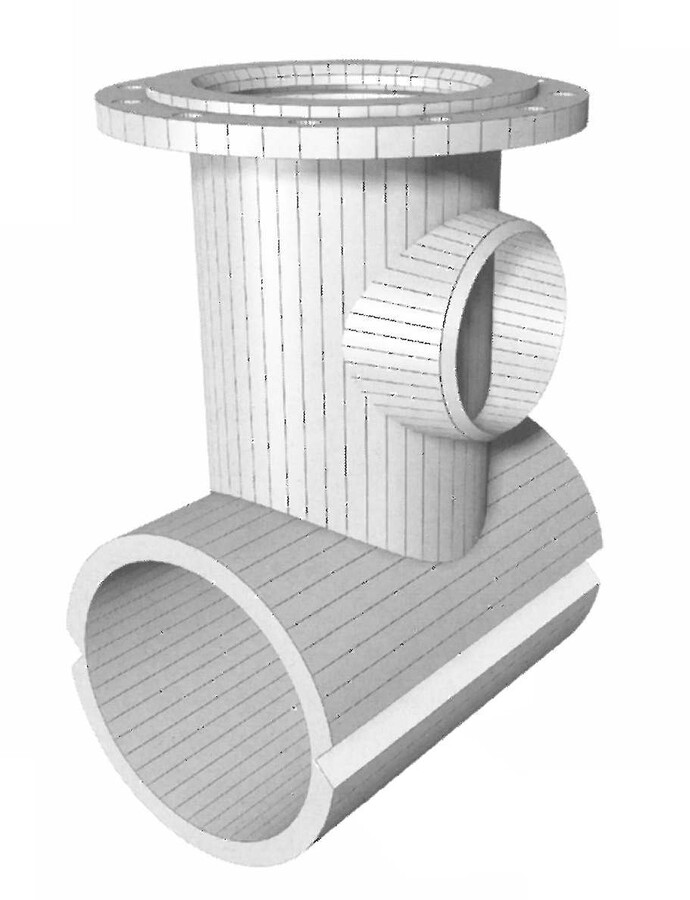

Dvojitá objímka pro PN 70 pak slouží k navaření na ocelové potrubí. Zvláště vhodná je pro uzavírací zařízení typ Williamson nebo Ipsco. Objímka je vhodná pro vodu nebo kapaliny o maximálním pracovním tlaku 70 bar a maximální teplotě 80° C.

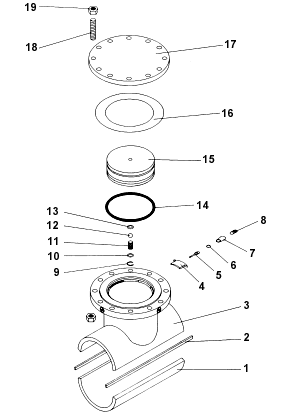

- Dolní objímka
- Vodící plechy
- Horní objímka s přírubou
- Uzavírací segment
- Pohonný šroub
- O-kroužek pohonného šroubu
- Kónická redukce
- Zátka
- Podložka
- Podložka pod matici
- Pero
- Kuličkové ložisko
- Kuličkové ložisko
- O-kroužek
- Uzavírací zátka
- Těsnění
- Slepá příruba
- Šroub
- Matka
Dodávané rozměry:
Průměr DN | Průměr Da | Výška cca Horní objímka - Dolní objímka | Délka cca. | Váha cca. | Obj. číslo | |
---|---|---|---|---|---|---|
100 | 108,9 mm | 100 mm | 255 mm | 50 kg | 02120007 | |
100 | 114,3 mm | 100 mm | 255 mm | 50 kg | 02120009 | |
150 | 159,0 mm | 115 mm | 320 mm | 80 kg | 02120015 | |
150 | 168,3 mm | 115 mm | 320 mm | 80 kg | 02120017 | |
200 | 219,1 mm | 122 mm | 415 mm | 130 kg | 02120020 | |
250 | 273,0 mm | 153 mm | 520 mm | 190 kg | 02120023 | |
300 | 323,9 mm | 173 mm | 620 mm | 270 kg | 02120026 |
|
Údaje pro navařovací dvojdílnou objímku pro PN 70 DN | ||||||
Průměr DN | Průměr Da | Výška cca. Horní objímka - Dolní objímka | Délka cca. | Váha cca. | Obj. číslo | |
100 | Dělené návarky H-4** budou vyrobeny podle specifikace zákazníka | 0214xxxx | ||||
až | ||||||
1200 |
-
