DENSOLEN®-E100/-R20 HT
Zvláštní výhody:
Vynikající ochrana proti korozi pro potrubí se zvýšeným teplotním zatížením. |
|
Zvláště silná a pružná vnitřní vrstva z 1,0 mm silné butylové pryžové pásky. |
|
Splňuje požadavky třídy zatížení B 70 podle normy EN 12068. |
|
Kompatibilní s PE, PP, FBE, PU, CTE a bitumenovými továrními nátěry. |
|
Pro teploty do +100 °C. |
Vysokoteplotní dvoupásmový systém pro antikorozní nátěry kovových trubek a potrubí podle DIN 30672, EN 12068, ASTM a AWWA. Vhodné zejména pro vysoké provozní teploty v teplovodech, ropovodech a při stavbě stanic (kompresory/kompresory).
Již sto let je DENSO Group Germany symbolem zkušeností, kvality a spolehlivosti v oblasti ochrany proti korozi a výstavby silnic. Úspěch této mezinárodně vedoucí skupiny společností je založen na vývoji "DENSO tie", patentovaného již v roce 1927 - prvního výrobku na světě pro pasivní ochranu potrubí proti korozi. Od té doby DENSO Group Germany stanovuje a zaručuje nejvyšší standardy kvality s technicky průkopnickými produkty. Výzkum, vývoj a výroba probíhají výhradně v Německu. Naši zaměstnanci v osobní spolupráci se zákazníkem realizují trvale bezpečná a individuální řešení.
Popis produktu
DENSOLEN®-ET100/-R20HT je vysokoteplotní dvoupásmový systém zpracovatelný za studena pro ochranu kovových trubek a potrubí proti korozi. DENSOLEN®-ET100/-R20HT má vynikající vlastnosti, zejména při zvýšených provozních teplotách, např. v teplovodech, kompresorových stanicích a ropovodech.
DENSOLEN®-ET100/-R20HT je systém schválený společností Enagás S.A. (Španělsko) schválený systém.
Standardní označení:
- EN 12068 - B 70
- DIN 30672 - B 70
DENSOLEN®-ET100/-R20HT je prakticky nepropustný pro vodní páru a kyslík a je odolný vůči půdním bakteriím a elektrolytům.
DENSOLEN®-ET100/-R20HT je kompatibilní s továrními nátěry z PE, PP, FBE, PU, CTE a bitumenu.
Členem: |

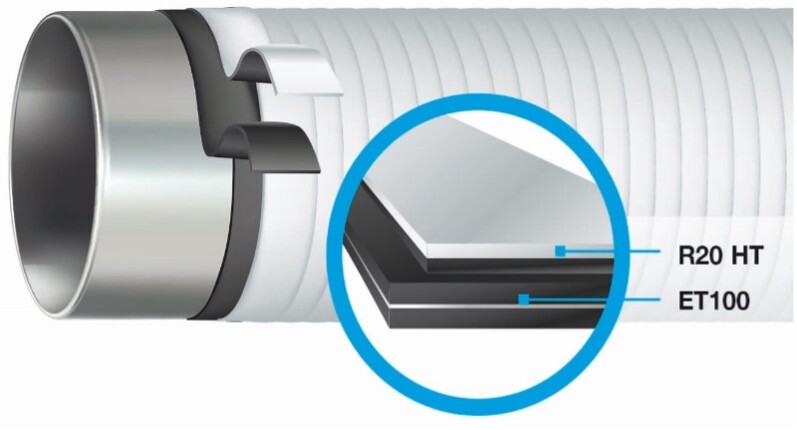

Systém
DENSOLEN®-ET100/-R20HT se skládá z:
DENSOLEN®-HT Primer
Základní nátěr na bázi rozpouštědel podle EN 12068 a DIN 30672 pro ochranu proti korozi páskami DENSOLEN®. Viz samostatné informace o produktu DENSOLEN®-HT Primer.
DENSOLEN®-ET100
Skutečná koextrudovaná třívrstvá butylkaučuková páska s oboustranným butylkaučukem a průtažnou brzdou ze stabilizované polyethylenové fólie. Speciální složení butylkaučukového lepidla v pásku DENSOLEN®-ET100 zajišťuje výjimečnou teplotní odolnost až do +100 °C.
DENSOLEN®-ET100 má tloušťku ≥1,0 mm. DENSOLEN®-ET100 splňuje mezinárodní normy DIN 30672, EN 12068, ASTM a AWWA.
DENSOLEN®-R20HT
Pravá koextrudovaná dvouvrstvá plastová páska vyrobená ze stabilizované polyethylenové nosné fólie s jednostranným butylovým lepidlem. Vynikající spojení mezi lepidlem a nosnou fólií zajišťuje koextrudovaná mezivrstva.
Lepicí vrstva se zcela spojí s vnější vrstvou DENSOLEN®-ET100.
DENSOLEN®-R20HT splňuje mezinárodní normy DIN 30672,
EN 12068, ASTM a AWWA.
DEPROTEC®-DRM PP1000 Plus
Jako mechanicky ochrannou vnější vrstvu doporučujeme použít ochrannou rohož DEPROTEC®-DRM PP1000 Plus jako dodatečnou mechanickou ochranu potrubí od provozní teploty +70 °C.
Typické vlastnosti produktu
Vlastnost |
Jednotka |
DENSOLEN®-ET100 |
DENSOLEN®-R20HT |
Zkušební metoda |
|
Barva nosná fólie |
- |
bezbarvý |
Bílá |
- |
|
Barva vnitřní butylové vrstvy |
- |
Černá |
Černá |
- |
|
Barva vnější butylové vstvy |
- |
Černá |
- |
- |
|
Celková tloušťka |
mm |
≥ 1,0 |
≥ 0,5 |
ISO 4591ASTM |
|
Tloušťka nosné fólie cca. |
mm |
≥ 0,025 |
≥ 0,3 |
||
Tloušťka vnitřní lepicí vrstvy cca. |
mm |
≥ 0,5 |
≥ 0,2 |
||
Tloušťka vnější lepicí vrstvy cca. |
mm |
≥ 0,5 |
- |
||
Prodloužení při přetržení |
% |
≥ 200 |
≥ 550 |
DIN 30672 |
|
Odolnost proti roztržení |
+73°F (+23°C) |
N / cm |
- |
≥ 65 |
EN 12068 |
Dielektrická pevnost |
kV / mm |
≥ 35 |
≥ 35 |
DIN 53481 |
|
Absorpce vody |
+73°F (+23°C) |
% |
≤ 0,1 / ≤ 0,4 |
≤ 0,1 / ≤ 0,4 |
DIN 53495ASTM |
Teplota křehnutí |
° C(°F) |
-46±4 (-50,8±7,2) |
-46±4 (-50,8±7,2) |
DIN 53372 |
|
-58±4 (-72,4±7,2) |
-58±4 (-72,4±7,2) |
GOST 10354 |
|||
|
|
|
|
|
DENSOLEN®-ET100/-R20 HT s nátěrem DENSOLEN®-HT Primer
Vlastnost |
Jednotka |
Typická hodnota |
Standardní |
||||||
Struktura systému |
Primer |
- |
DENSOLEN®-HT Primer |
- |
|||||
Vnitřní vinutí |
DENSOLEN®-ET100 (2 vrstvy) |
||||||||
Vnější vinutí |
DENSOLEN®-R20 HT (2 vrstvy) |
||||||||
Mechanická ochrana |
DENSOLEN®-DRM PP1000 Plus |
||||||||
Tloušťka povlaku |
mm |
3,0 |
- |
||||||
Spec. odolnost elektrického pláště |
Ohm m2× |
> 1010 |
DIN EN 12068 |
||||||
Kontaktní odpor |
Ohm cm× |
> 1015 |
ASTM D 257 |
||||||
Odolnost proti nárazu |
J |
16 |
DIN EN 12068 |
||||||
|
|
+23°C +73°F |
+50°C +122°F |
+70°C +158°F |
+85°C +185°F |
+100°C +212°F |
|
||
Pevnost při odlupování na oceli |
N / cm |
30 |
5 |
2,5 ** |
1,4 ** |
0,8 ** |
DIN EN 12068 |
||
Peel strength Vrstva / vrstva ET100/ET100 ET100/R20 HT |
N / cm |
22 |
|
|
|
|
DIN EN 12068 |
||
Pevnost v tahu ve smyku |
N / cm² |
15 |
6 |
5 ** |
4,8 ** |
4,5 ** |
DIN EN 12068 |
||
Pevnost v proříznutí, tloušťka zbytkové vrstvy pásového systému bez ochranné rohože pro trubky |
Zatížení 10 N/mm2, děrováníÆ 1,8 mm |
mm |
- |
2,1 |
1,6 |
0,9 |
- |
DIN EN 12068 |
|
Zatížení 1 N/mm2, |
- |
- |
2,1 |
1,8 |
0,9 |
||||
Katodové odpojení (poloměr) |
mm |
8 |
28 |
- |
- |
- |
DIN EN 12068 |
||
8 |
- |
- |
- |
- |
ASTM G 8 |
||||
|
|
|
|
|
Hodnoty po 7 dnech kondicionování při zkušební teplotě
Pásky DENSOLEN® lze snadno aplikovat ručně. S originálními navíjecími zařízeními DENSOMAT® je zpracování ještě efektivnější. Pro pásky DENSOLEN® o šířce >50 mm doporučujeme použít navíjecí zařízení DENSOMAT®, které zajistí vynikající kvalitu zpracování.
Informace pro objednávání a balení
|
Šířka |
Délka [m] |
m2/ Roll |
Obsah v kartonu |
|||||||||||
Role |
m² |
lin. m |
kg (cca.) |
||||||||||||
DENSOLEN®-ET100 Jádro Ø 41 mm |
30 |
12,5 |
0,375 |
18 |
6,0 |
225 |
8,0 |
||||||||
50 |
12,5 |
0,625 |
12 |
7,5 |
150 |
10,0 |
|||||||||
100 |
12,5 |
1,25 |
6 |
7,5 |
75 |
10,0 |
|||||||||
150 |
12,5 |
1,875 |
6 |
11,25 |
75 |
15,0 |
|||||||||
DENSOLEN®-R20 HT Jádro Ø 41 mm |
30 |
30 |
0,9 |
18 |
16,2 |
540 |
10,0 |
||||||||
50 |
30 |
1,5 |
12 |
18 |
360 |
11,0 |
|||||||||
100 |
30 |
3,0 |
6 |
18 |
180 |
11,0 |
|||||||||
150 |
30 |
4,5 |
6 |
27 |
180 |
17,0 |
|||||||||
|
|
|
|
|
|
|
|
|
Jiné délky a šířky jsou k dispozici na vyžádání.
Skladování
DENSOLEN®-ET100/-R20 HT lze skladovat v neotevřeném původním obalu po dobu nejméně 60 měsíců od data výroby.
Skladovací teplota: ≤ +50 °C.
Skladujte na suchém místě bez zatížení na přední straně.
