DENSOLEN®-AS40 Plus/-090
Zvláštní výhody:
Schválení GRTgaz (FR) pro třídu zatížení HR (RV02). |
|
Splňuje třídu zatížení B 50 |
|
Kompatibilní s PE, PP, FBE, PU, CTE a bitumenovými továrními plášti. |
|
Vynikající pro ochranu proti korozi v plynovodních sítích. |

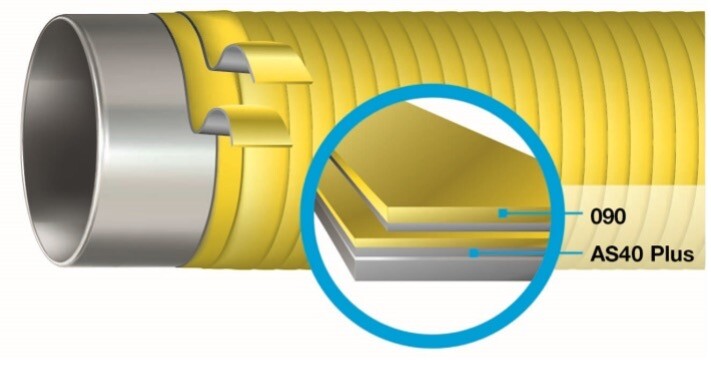

Dvoupásmový systém pro sekundární izolace potrubí, zejména v plynovodních sítích.
Již sto let je DENSO Group Germany symbolem zkušeností, kvality a spolehlivosti v oblasti ochrany proti korozi a výstavby silnic. Úspěch této mezinárodně vedoucí skupiny společností je založen na vývoji "DENSO bandáže" - prvního výrobku na světě pro pasivní antikorozní ochranu potrubí - který byl patentován již v roce 1927. Od té doby společnost DENSO Group Germany stanovuje a zaručuje nejvyšší standardy kvality s technicky perspektivními výrobky. Výzkum, vývoj a výroba probíhají výhradně v Německu. Naši zaměstnanci v osobní spolupráci se zákazníkem realizují trvale bezpečná a individuální řešení.
Popis produktu
DENSOLEN®-AS40 Plus/-090 je páskový systém pro trvalou ochranu proti korozi pro v zemi uloženém potrubí.
DENSOLEN®-AS40 Plus/-090 se výborně hodí pro použití na trubkách s malým jmenovitým průměrem. Žlutá barva vnějšího pásu je přizpůsobena pro použití v plynovodních sítích.
DENSOLEN®-AS40 Plus/-090 splňuje požadavky na třídu zatížení B 50 podle normy EN 12068. Kromě toho DENSOLEN®-AS40 Plus/-090 splňuje požadavky na třídu zatížení HR specifikace RV02 společnosti GRTgaz (Francie).
(Osvědčení č. 106).
Standardní označení:
- ▪ EN 12068 B -50
DENSOLEN®-AS40 Plus v podstatě plní antikorozní ochranu obalového systému jako vnitřní páska. DENSOLEN®‑ AS40 Plus je koextrudovaná třívrstvá páska s asymetrickým oboustranným butylkaučukovým povrchem.
Tato třívrstvá struktura vytváří v oblasti překrytí pásky prakticky plynotěsný a vodotěsný kryt díky samosvařování horní a spodní vrstvy butylové pryže.
DENSOLEN®-090 se používá jako vnější páska v ovinovacím systému a zajišťuje mechanickou ochranu vnitřní pásky. DENSOLEN®-090 je pružná dvouvrstvá páska s vnější polyethylenovou vrstvou a vnitřní butylovou pryžovou vrstvou, která se přivařuje k vnější vrstvě vnitřní pásky. Obě pásky DENSOLEN® lze efektivně zpracovávat pomocí balicích strojů DENSOMAT®.
Typické vlastnosti produktu
Vlastnost |
Jednotka |
DENSOLEN®-AS40 Plus typická hodnota |
DENSOLEN®-090 typická hodnota |
Zkušební metoda |
Barevná nosná fólie |
- |
černá |
žlutá |
- |
Barevné butylové lepidlo uvnitř |
- |
šedá |
šedá |
- |
Barevné butylové lepidlo vně |
- |
černá |
- |
- |
Tloušťka pásu |
mm |
≥0,8 |
≥0,4 |
ISO 4591ASTM |
Tloušťka nosné fólie cca. |
mm |
≥0,28 |
≥0,26 |
|
Tloušťka vnitřní lepicí vrstvy cca. |
mm |
≥0,44 |
≥0,14 |
|
Tloušťka vnější lepicí vrstvy cca. |
mm |
≥0,08 |
- |
|
Absorpce vody (1 d/ 30 d) |
% |
≤0,1/ ≤0,4 |
- |
ASTM D570 |
Prodloužení při přetržení |
% |
≥600 |
≥400 |
DIN 30672 |
Odolnost proti roztržení |
N / cm |
≥100 |
≥35 |
EN 12068 |
Dielektrická pevnost |
kV/mm |
≥40 |
- |
ASTM D149 |
|
|
|
|
|
DENSOLEN®-AS40 Plus/-090 s nátěrem DENSOLEN®-HT Primer
Majetek |
Jednotka |
Typická hodnota |
Požadovaná hodnota |
Zkušební metoda |
||
Struktura systému |
Primer |
|
DENSOLEN®-HT Primer |
- |
- |
|
Vnitřní vaz |
DENSOLEN®-AS40 Plus, 2 vrstvy |
- |
- |
|||
Vnější pásmo |
DENSOLEN®-090, 2 vrstvy |
- |
- |
|||
Celková tloušťka |
mm |
≥2,4 |
- |
- |
||
Odpor elektrického pláště |
Ohm m2 |
≥1010 |
≥106 |
EN 12068 |
||
Odolnost proti odlupování |
Ocel +23 °C |
N / cm |
≥25 |
≥4 |
EN 12068 |
|
Ocel +50°C (+122°F) |
N / cm |
≥2,5 |
≥0,4 |
EN 12068 |
||
Vrstva / vrstva odolná proti odlupování |
AS40 Plus / AS40 Plus |
N / cm |
≥30 |
≥8 |
EN 12068 |
|
AS40 Plus / 090 |
≥30 |
≥8 |
||||
090 / 090 |
≥2 |
≥2 |
||||
Odolnost proti otiskům (tloušťka zbytkové vrstvy) |
+23 °C 1N/mm², Ø razníku 5,65 mm |
mm |
≥0,6 |
≥0,6 |
EN 12068 |
|
Odolnost proti nárazu |
J |
≥16 |
≥15 |
GdF RV 02 |
||
J |
≥10 |
≥8 |
EN 12068 |
|||
Odolnost proti katodickému rozpojení |
mm |
<6 |
< 20 |
EN 12068 |
||
Pevnost v tahu ve smyku (+23 °C) |
na oceli |
N / cm2 |
≥15 |
≥5 |
EN 12068 |
|
na PE |
N / cm2 |
≥15 |
≥5 |
EN 12068 |
||
|
|
|
|
|
|
Pásky DENSOLEN® lze snadno aplikovat ručně. S originálními navíjecími zařízeními DENSOMAT® je zpracování ještě efektivnější. Pro pásky DENSOLEN® o šířce > 50 mm se doporučuje používat navíjecí zařízení DENSOMAT®, aby byla zajištěna vynikající a stálá kvalita zpracování.
Informace pro objednávání a balení
|
|
Šířka |
Délka |
m2 /roll |
Obsah v kartonu |
|
|||
Válečky |
m² |
lin. m |
kg (přibližně) |
||||||
DENSOLEN®-AS40 Plus |
Jádro ø 41 mm |
30 |
15 |
0,45 |
18 |
8,1 |
270 |
9,3 |
|
50 |
15 |
0,75 |
12 |
9 |
180 |
10,2 |
|||
100 |
15 |
1,5 |
6 |
9 |
90 |
10,1 |
|||
Jádro ø 78 mm |
100 |
70 |
7 |
3 |
21 |
210 |
19 |
||
150 |
70 |
10,5 |
2 |
21 |
140 |
19 |
|||
DENSOLEN®-090 |
Jádro ø 41 mm |
30 |
30 |
0,9 |
18 |
16,2 |
540 |
9 |
|
50 |
30 |
1,5 |
12 |
18 |
360 |
10 |
|||
100 |
30 |
3 |
6 |
18 |
180 |
10 |
|||
Jádro ø 78 mm |
100 |
150 |
15 |
3 |
45 |
450 |
21 |
||
|
|
|
|
|
|
|
|
|
Další rozměry jsou k dispozici na vyžádání.
Skladování
DENSOLEN®-AS40 Plus/-090 lze skladovat v neotevřeném původním obalu po dobu nejméně 60 měsíců od data výroby.
Skladovací teplota: ≤ +50 °C.
Je nezbytné skladovat je na suchém místě a bez předního nakládání.
