DENSOLEN® System 5 a System 6 - DENSOLEN®-032-65 AS/-R20 HT
Zvláštní výhody:
Pro provozní teploty do |
|
Vysoká ekonomická efektivita. |
|
Modulární systémy: splňují třídu zatížení B 50 nebo C 50 podle |
Robustní systém dvou pásek pro ochranu potrubí a potrubních součástí proti korozi.
Již sto let je DENSO Group Germany symbolem zkušeností, kvality a spolehlivosti v oblasti ochrany proti korozi a výstavby silnic. Úspěch této mezinárodně vedoucí skupiny společností je založen na vývoji "DENSO bandáž" - prvního výrobku na světě pro pasivní antikorozní ochranu potrubí -který byl patentován již v roce 1927. Od té doby společnost DENSO Group Germany stanovuje a zaručuje nejvyšší standardy kvality s technicky perspektivními výrobky. Výzkum, vývoj a výroba probíhají výhradně v Německu. Naši zaměstnanci v osobní spolupráci se zákazníkem realizují trvale bezpečná a individuální řešení.
Popis produktu
DENSOLEN® System 5 a DENSOLEN® System 6 jsou sekundární nátěrové systémy pro trvalou ochranu proti korozi uložených potrubí a jejich součástí.

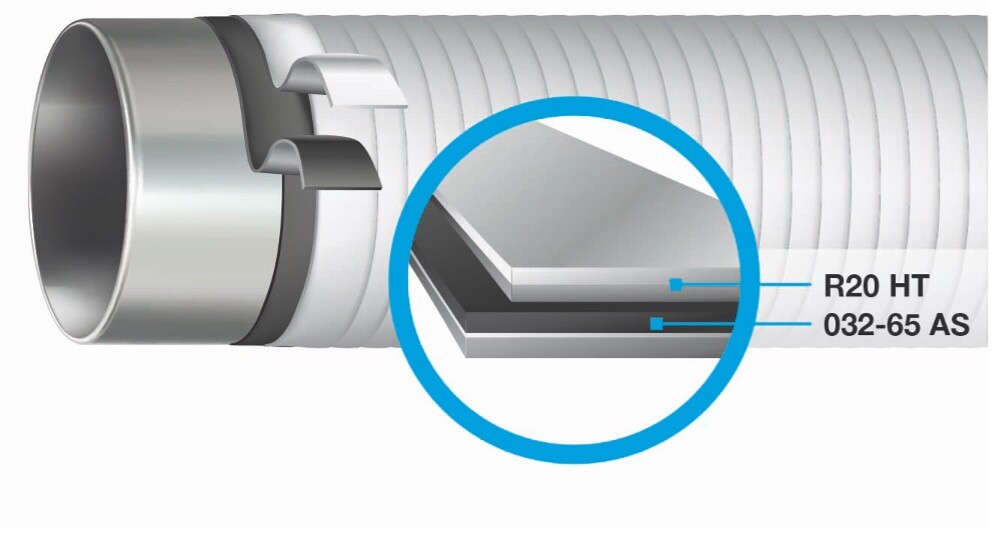

DENSOLEN® System 5 a DENSOLEN® System 6 jsou modulární systémy sestávající z pásky na ochranu proti korozi DENSOLEN®-032-65 AS a pásky na mechanickou ochranu DENSOLEN®-R20 HT. V závislosti na počtu vrstev vnějšího pásu je dosaženo třídy zatížení B nebo C podle normy EN 12068.
Díky této modulární konstrukci lze vytvořit technicky a ekonomicky optimální systém s identickými páskami DENSOLEN® podle požadavků stavebního projektu.
DENSOLEN® System 6 má schválení ÖVGW pro třídu zatížení C 50 podle EN 12068 a ÖNORM B 5250.
Standardní označení
- EN 12068: B 50 & C 50
- ONSTANDARD B 5250: B50 & C 50
Jako vnitřní páska poskytuje DENSOLEN®-032-65 AS v systémech základní antikorozní vlastnosti.
DENSOLEN®-032-65 AS je koextrudovaná třívrstvá páska s asymetrickou strukturou vrstev. Tato struktura znamená, že i když je páska poměrně tenká (0,65 mm), na povrchu trubky leží silná vrstva butylové pryže, která zajišťuje vynikající lepicí spojení, i když je povrch trubky nerovný. Vrstva butylové pryže na horní straně pásky dosahuje v oblasti překrytí samosvařovacího efektu a vytváří prakticky plynotěsný a vodotěsný a elektricky vysoce izolační plášť. Nízká tloušťka pásky zajišťuje dobrou zpracovatelnost na ohybech trubek a tvarovkách.
DENSOLEN®-R20 HT je robustní dvouvrstvá páska. Silná polyethylenová vnější vrstva chrání krytpřed mechanickým namáháním.
Obě pásky DENSOLEN® lze efektivně zpracovávat pomocí balicích strojů DENSOMAT®.
Typické vlastnosti produktu
Vlastnost |
Jednotka |
DENSOLEN®-032-65 JAKO typická hodnota |
DENSOLEN®-R20 HT typická hodnota |
Zkušební metoda |
|
Barevná nosná fólie |
- |
Černá |
Bílá, černá nebo modrá |
- |
|
Barevné butylové lepidlo uvnitř |
- |
Grey |
Černá |
- |
|
Barevné butylové lepidlo vně |
- |
Černá |
- |
- |
|
Tloušťka pásu |
mm |
≥0,65 |
≥0,5 |
ISO 4591ASTM |
|
Tloušťka nosné fólie cca. |
mm |
≥0,18 |
≥0,3 |
||
Tloušťka vnitřní lepicí vrstvy cca. |
mm |
≥0,39 |
≥0,2 |
||
Tloušťka vnější lepicí vrstvy cca. |
mm |
≥0,08 |
- |
||
Prodloužení při přetržení |
% |
≥550 |
≥500 |
DIN 30672 |
|
Odolnost proti roztržení |
+23 °C |
N / cm |
≥50 |
≥65 |
EN 12068 |
Dielektrická pevnost |
kV / mm |
- |
≥50 |
ASTM D149 |
|
|
|
|
|
|
Vlastnost |
Jednotka |
Systém DENSOLEN® 5 typická hodnota |
Systém DENSOLEN® 6 typická hodnota |
Požadovaná hodnota |
Zkušební metoda |
||
Třída B |
Třída C |
||||||
Struktura systému |
Primer |
- |
DENSOLEN®-HT Primer |
- |
- |
- |
|
Vnitřní vaz |
DENSOLEN®-032-65 JAKO |
- |
- |
- |
|||
2 vrstvy |
2 vrstvy |
||||||
Vnější pásmo |
DENSOLEN®-R20 HT |
- |
- |
- |
|||
2 vrstvy |
3 vrstvy |
||||||
Celková tloušťka |
mm |
≥2,3 |
≥2,8 |
- |
- |
- |
|
Třída načtení |
- |
B 50 |
C 50 |
|
|
EN 12068 |
|
Odpor elektrického pláště |
Ohm m2 |
≥1010 |
≥1010 |
≥106 |
≥108 |
EN 12068 |
|
Odolnost proti odlupování na |
+23 °C |
N / cm |
≥15 |
≥15 |
≥4 |
≥10 |
EN 12068 |
+50°C (+122°F) |
≥2 |
≥2 |
≥0,4 |
≥1 |
|||
Odolnost proti odlupování na PE |
+23 °C |
N / cm |
≥10 |
≥10 |
≥2 |
≥4 |
EN 12068 |
Odolnost proti odlupování Umístění / situace |
032-65 AS / 032-65 AS |
N / cm |
≥22 |
≥22 |
≥8 |
≥15 |
EN 12068 |
R20 HT / R20 HT |
≥3 |
≥3 |
≥2 |
≥2 |
|||
Odolnost proti otiskům (tloušťka zbytkové vrstvy) |
+73°F (+23°C) |
mm |
≥0,6 |
≥0,6 |
≥0,6 (1 MPa) |
≥0,6 (10 MPa) |
EN 12068 |
Odolnost proti nárazu |
J |
≥10 |
≥15 |
≥8 |
≥15 |
EN 12068 |
|
Odolnost proti katodickému rozpojení |
mm |
<2 |
<2 |
<20 |
<20 |
EN 12068 |
|
Pevnost v tahu ve smyku |
na oceli |
N / cm2 |
≥8 |
≥8 |
≥5 |
≥5 |
EN 12068 |
|
|
|
|
|
|
|
Pásky DENSOLEN® lze snadno aplikovat ručně. S originálními navíjecími zařízeními DENSOMAT® je zpracování ještě efektivnější. Pro pásky DENSOLEN® o šířce >50 mm doporučujeme použít navíjecí zařízení DENSOMAT®, které zajistí vynikající kvalitu zpracování.
Informace pro objednávání a balení
|
Šířka |
Délka [m] |
m2/ Roll |
Obsah v kartonu |
|||
Válečky |
m² |
lin. m |
kg (přibližně) |
||||
DENSOLEN®-032-65 AS Jádro Ø 41 mm |
30 |
15 |
0,45 |
18 |
8,1 |
270 |
6,0 |
50 |
0,75 |
12 |
9,0 |
180 |
6,5 |
||
75 |
1,125 |
12 |
13,5 |
180 |
10,0 |
||
100 |
1,5 |
6 |
9,0 |
90 |
6,5 |
||
DENSOLEN®-R20 HT Jádro Ø 41 mm |
30 |
15 |
0,45 |
18 |
8,1 |
270 |
5,0 |
50 |
0,75 |
12 |
9,0 |
180 |
5,5 |
||
75 |
1,125 |
12 |
13,5 |
180 |
8,0 |
||
100 |
1,5 |
6 |
9,0 |
90 |
5,5 |
||
50 |
30 |
1,5 |
12 |
18 |
360 |
11,0 |
|
75 |
2,25 |
12 |
27 |
360 |
17,0 |
||
100 |
3,0 |
6 |
18 |
180 |
11,0 |
||
150 |
4,5 |
6 |
27 |
180 |
17,0 |
||
|
|
|
|
|
|
|
|
Skladování
DENSOLEN®-032-65 AS/-R20 HT lze skladovat v neotevřeném původním obalu po dobu nejméně 60 měsíců od data výroby.
Skladovací teplota: ≤ +50 °C.
Skladujte na suchém místě a bez zatížení na přední straně.
